Xe đẩy chuyển đường ray có sàn rộng rãi chạy bằng động cơ để xử lý ống thép dài 30 mét với tải trọng 25 tấn

Xe đẩy chuyển đường ray có sàn rộng rãi chạy bằng động cơ để xử lý ống thép dài 30 mét với tải trọng 25 tấn
Xe đẩy chuyển đường ray có sàn rộng rãi chạy bằng động cơ để xử lý ống thép dài 30 mét với tải trọng 25 tấn

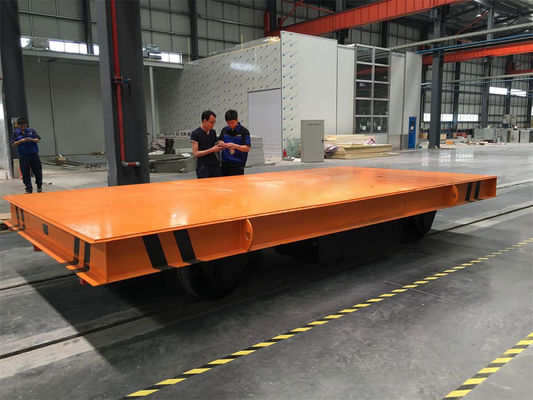

Hình ảnh lớn :  Xe đẩy chuyển đường ray có sàn rộng rãi chạy bằng động cơ để xử lý ống thép dài 30 mét với tải trọng 25 tấn

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: Jinqiu
Chứng nhận: CE, ISO9001
Số mô hình: KPX-25W
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 16000-28000 / Set
chi tiết đóng gói: Hai mô-đun bắt vít, vỏ gỗ dán, giá phẳng hoặc bao bì container mở
Thời gian giao hàng: 55-70 ngày sau khi gửi tiền
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 40 bộ mỗi tháng
Chi tiết sản phẩm
Tải định mức: 25 tấn Kích thước boong: 12000x3200mm
Hàng nôi: 3 có thể điều chỉnh Tốc độ di chuyển: tải 15 m/phút
Máy đo đường sắt: 2000 triệu Lái xe: Động cơ giảm tốc 2 x 4,0 kW
Nguồn điện: Ắc quy 48V 400 Ah
Làm nổi bật:

xe đẩy sàn rộng rãi

,

xe đẩy đường ray vật liệu dài

,

xe đẩy xử lý ống 25 tấn

Tổng quan sản phẩm

Di chuyển các đoạn ống dài ba mươi mét, các cấu kiện kết cấu hoặc các đoạn tháp gió trên một xe đẩy sàn tiêu chuẩn có thể khiến tải trọng bị dịch chuyển, võng hoặc nghiêng, vì xe đẩy ngắn và vật liệu dài. Xe đẩy chuyển hàng sàn rộng này đi theo hướng ngược lại. Một sàn xe dài 12 m, rộng 3,2 m có ba hàng gá chữ V có thể điều chỉnh, và ống hoặc cấu kiện nhô ra ở cả hai đầu một cách có kiểm soát trong khi khoảng cách gá giữ cho đoạn không bị lăn. Được định mức 25 tấn, xe đẩy xử lý vật liệu dài trực tiếp và loại bỏ việc đặt lịch cẩu mà một xe đẩy ngắn sẽ buộc phải thực hiện ở mỗi lần di chuyển.

Khung gầm là cấu trúc dầm hộp hàn bằng thép Q345, được gia cố trên toàn bộ chiều rộng sàn để tải tập trung ở một cạnh không làm xoắn khung trên đường ray không bằng phẳng. Mỗi trục chạy trên vòng bi côn hai dãy được thiết kế cho 25 tấn, và hệ thống truyền động được thực hiện thông qua hai động cơ giảm tốc độc lập chia sẻ tải trọng thông qua bộ điều khiển chia tách mô-men xoắn. Nơi xe đẩy dài 12 m không thể quay bên trong tòa nhà, có sẵn một cấu hình song song gồm hai xe đẩy đồng bộ hóa để ống được đỡ ở cả hai đầu và lái dọc theo một đường cong.

Các tính năng chính
  • Sàn 12 m cho các đoạn dài: một sàn rộng 3200 mm với ba hàng gá đỡ các đoạn ống và cấu kiện dài 30 m với phần nhô ra có kiểm soát thay vì yêu cầu cẩu.
  • Gá chữ V có thể điều chỉnh: khoảng cách gá và góc mở được đặt theo đường kính đoạn, và các miếng đệm cao su chống hư hại sơn và lớp phủ trong quá trình vận chuyển.
  • Khung hộp chống xoắn: khung Q345 được gia cố trên toàn bộ chiều rộng, do đó tải trọng 25 tấn lệch tâm không làm xoắn khung hoặc nhấc bánh xe khỏi đường ray.
  • Chia sẻ tải trọng hai động cơ: hai ổ đĩa giảm tốc với bộ điều khiển chia tách mô-men xoắn giữ cho xe đẩy đi thẳng trên các đoạn dài và giảm trượt bánh trên đường ray ẩm.
  • Chân chống chống lăn: các thanh chống bên có thể thu vào được triển khai dưới các đầu tải cho bất kỳ lần chuyển nào mà đoạn nhô ra có thể bị lắc lư hoặc lăn.
  • Tùy chọn đánh giá ngoài trời: gói điện có thể được nâng cấp lên IP65 với khung mạ kẽm nhúng nóng và các ốc vít bằng thép không gỉ để sử dụng trong sân lưu trữ và bến tàu.
Thông số kỹ thuật
Mô hình KPX-25W
Tải định mức 25 t
Kích thước sàn (D x R) 12000 x 3200 mm
Hàng gá đỡ 3, khoảng cách có thể điều chỉnh
Chiều dài phôi tối đa 30000 mm có phần nhô ra
Tốc độ di chuyển 15 m/phút khi có tải, 20 m/phút khi không tải
Khổ ray 2000 mm
Đường kính bánh xe 500 mm thép rèn
Cấu hình truyền động Hai động cơ giảm tốc, 2 x 4,0 kW
Nguồn điện Pin 48 V, 400 Ah
Vật liệu khung Dầm hộp hàn Q345B
Chiều cao sàn 650 mm
Tùy chọn điều khiển và an toàn

Tải trọng dài cần dừng có thể dự đoán được. Hệ thống truyền động sử dụng phanh tái tạo với phanh an toàn cơ học trên mỗi trục, và bộ điều khiển điều chỉnh tốc độ giảm dần để ống dài 30 m không bị trượt về phía trước khi xe đẩy dừng. Thiết bị tùy chọn bao gồm máy quét chống va chạm bằng laser ở cả hai đầu sàn, cảm biến hiện diện tải trên mỗi gá đỡ, báo động di chuyển bằng âm thanh, điều khiển từ xa bằng radio với phạm vi 100 m cho sân ngoài trời và bộ kit đồng bộ hóa song song giữ cho hai xe đẩy cách nhau trong vòng 20 mm khi ống được đỡ ở cả hai đầu. Bàn chải làm sạch ray và điểm dừng ray có bộ giảm chấn thường được thêm vào cho các lắp đặt ngoài trời.

Ứng dụng

Xe đẩy này được sử dụng ở bất cứ đâu chiều dài vật liệu thay vì trọng lượng đặt ra vấn đề xử lý. Các địa điểm điển hình bao gồm nhà máy ống và nhà máy phủ xử lý các cuộn ống dẫn hoàn chỉnh, nhà chế tạo kết cấu thép di chuyển dầm và cột giữa các trạm cưa, khoan và phun cát, nhà máy năng lượng gió xử lý các đoạn tháp và các bộ phận gốc cánh, nhà máy đóng tàu di chuyển các tấm gia cố giữa các giai đoạn tiền chế và lắp ráp, và các kho lưu trữ nơi các cấu kiện mạ kẽm hoặc phủ phải được di chuyển mà không bị hư hại do va chạm với cẩu. Nhà máy bê tông đúc sẵn và kho bảo trì đường sắt cũng sử dụng xe đẩy sàn rộng cho các dầm dọc và các bộ phận chuyển mạch dài.

Đóng gói và Đảm bảo chất lượng

Vì sàn xe vượt quá chiều dài container tiêu chuẩn, xe đẩy được sản xuất thành hai mô-đun có thể bắt vít với khớp nối được gia công và chốt định vị được lắp ráp và căn chỉnh tại nhà máy trước khi vận chuyển. Toàn bộ đơn vị được thử tải ở mức 125% công suất định mức trong khi đo độ võng sàn và tiếp xúc ray, sau đó các mô-đun được tách ra, sơn, bảo vệ bằng lớp phủ chống gỉ và đóng gói trong các thùng gỗ dán cho container hở nóc hoặc flat rack 40 feet. Vận chuyển bao gồm bộ bu lông nối, miếng đệm căn chỉnh, sơ đồ điện, sơ đồ dây nối song song nếu có và hướng dẫn lắp đặt và vận hành bằng tiếng Anh.
