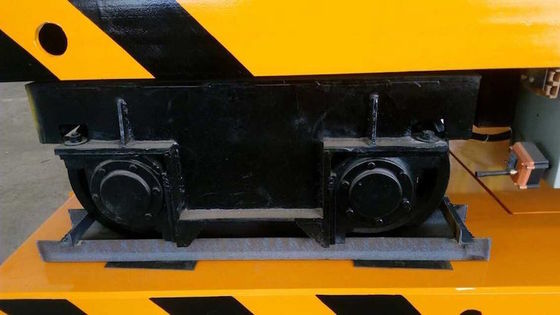

Xe đẩy chuyển đường ray nâng thủy lực Xe đẩy chuyển có động cơ với hành trình nâng 300 mm và tải trọng định mức 10 tấn để kiểm soát cập bến chính xác

Xe đẩy chuyển đường ray nâng thủy lực Xe đẩy chuyển có động cơ với hành trình nâng 300 mm và tải trọng định mức 10 tấn để kiểm soát cập bến chính xác
Xe đẩy chuyển đường ray nâng thủy lực Xe đẩy chuyển có động cơ với hành trình nâng 300 mm và tải trọng định mức 10 tấn để kiểm soát cập bến chính xác

Hình ảnh lớn :  Xe đẩy chuyển đường ray nâng thủy lực Xe đẩy chuyển có động cơ với hành trình nâng 300 mm và tải trọng định mức 10 tấn để kiểm soát cập bến chính xác

Thông tin chi tiết sản phẩm:
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: Jinqiu
Chứng nhận: CE, ISO9001
Số mô hình: KPJ-10
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 9000-16000 / Set
chi tiết đóng gói: Vỏ gỗ dán có màng chống gỉ, đóng gói xuất khẩu đi biển
Thời gian giao hàng: 45-60 ngày sau khi gửi tiền
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 80 bộ mỗi tháng
Chi tiết sản phẩm
Tải định mức: 10 t Nâng đột quỵ: 300mm
Kích thước nền tảng: 4000x2200mm Máy đo đường sắt: 1435mm
Tốc độ di chuyển: 25 m/phút Sức mạnh thủy lực: 5,5 kW
Chế độ điều khiển: Mặt dây chuyền và điều khiển từ xa không dây
Làm nổi bật:

xe đẩy chuyển tải thủy lực

,

Xe đẩy nâng đường ray KPJ

,

Bệ neo 10 tấn

Tổng quan sản phẩm

Xe đẩy chuyển hàng thủy lực nâng hạ KPJ series giải quyết vấn đề mà xe đẩy phẳng thông thường không làm được: tải trọng phải đến đúng độ cao, không chỉ đúng vị trí. Thay vì phải gọi cẩu hoặc chèn khuôn mỗi khi di chuyển dụng cụ, người vận hành nâng sàn kéo 300 mm, trượt phôi qua mặt sàn cứng và tìm thấy điểm vào máy đã ngang bằng. Sàn tải trọng 10 tấn di chuyển trên bốn bánh thép rèn với vòng bi côn hai dãy, di chuyển với tốc độ lên đến 25 m/phút dọc theo đường ray nhà máy và lặp lại vị trí nâng giống nhau trong vòng 1 mm, hết chu kỳ này đến chu kỳ khác, hết ca này đến ca khác.

Hệ thống truyền động và nâng hạ được tách biệt rõ ràng trên xe đẩy này. Động cơ hộp số và bộ nguồn thủy lực nằm trên các khung phụ độc lập, vì vậy việc thay thế một phớt trên mạch nâng sẽ không làm ảnh hưởng đến căn chỉnh truyền động, và việc thay thế động cơ sẽ không yêu cầu xả khí xi lanh. Vì hệ thống nâng là một phần của xe đẩy thay vì là một bàn riêng biệt, không gian sàn được giải phóng, bước tiếp cận được loại bỏ khỏi danh sách nhiệm vụ của người vận hành và nguy cơ tải trọng bị đẩy qua một khoảng trống mở hoàn toàn được loại bỏ.

Các tính năng chính
  • Nâng và Di chuyển Tích hợp: một khung nhỏ gọn chịu tải 10 tấn dọc theo đường ray và nâng lên 300 mm, do đó không cần thiết bị xử lý thứ cấp tại trạm làm việc.
  • Độ chính xác tiếp cận lặp lại: hệ thống nâng dừng trong vòng 1 mm so với chiều cao đã cài đặt, giúp giữ cho băng tải con lăn, bàn ép và đồ gá lắp ráp được căn chỉnh mà không cần điều chỉnh thủ công.
  • Mạch an toàn giữ tải: van một chiều có điều khiển khóa sàn nếu ống hoặc khớp nối bị lỗi, và chốt an toàn cơ học có thể được lắp vào bất cứ khi nào kỹ thuật viên làm việc dưới sàn.
  • Sàn Q345 cứng: sàn kích thước 4000 x 2200 mm được gia công phẳng sau khi hàn và lắp các dải mài mòn có thể thay thế tại các điểm tiếp xúc tải.
  • Kênh điều khiển kép: người vận hành có thể làm việc từ cáp điều khiển treo hoặc từ bộ thu sóng vô tuyến không dây, mỗi bộ đều có nút dừng khẩn cấp độc lập và chức năng người lái chết.
  • Bố trí thân thiện với dịch vụ: các điểm bôi mỡ được nhóm lại ở một bên khung gầm, các bộ lọc thủy lực có thể tiếp cận từ mặt đất và hộp số truyền động xả dầu mà không cần nâng xe đẩy.
Thông số kỹ thuật
Thông số Thông số kỹ thuật
Mẫu mãKPJ-10
Tải trọng định mức10 tấn
Kích thước sàn (D x R)4000 x 2200 mm
Hành trình nâng300 mm
Tốc độ nâng4 m/phút
Tốc độ di chuyển25 m/phút
Khổ ray1435 mm (có thể tùy chỉnh)
Đường kính bánh xeThép rèn 400 mm
Bộ nguồn thủy lực5,5 kW, 380 V, 50 Hz
Điện áp điều khiển24 V DC
PhanhPhanh guốc điện từ an toàn
Độ lặp lại nângcộng hoặc trừ 1 mm
Tùy chọn điều khiển và an toàn

Điều khiển tiêu chuẩn là bộ biến tần với khởi động và dừng mềm, giúp tải trọng 10 tấn không bị lắc lư khi xe đẩy tăng tốc ở cuối khoang. Thiết bị tùy chọn bao gồm cảm biến chống va chạm bằng laser cho lối đi hẹp, khóa liên động dừng cuối ray, còi báo động di chuyển, đèn nhấp nháy cho khu vực giao thông cao và bộ điều khiển treo với bộ chọn cài đặt trước chiều cao có thể lưu trữ tối đa bốn mức tiếp cận. Đối với các nhà máy đúc và sơn, tủ điện có thể được cung cấp với vỏ bọc IP65 và mạch dầu thủy lực có thể được trang bị bộ làm mát cho chu kỳ hoạt động liên tục.

Ứng dụng

Các xe đẩy này được sử dụng ở những nơi tải trọng cần được định vị theo ba chiều thay vì hai chiều. Các lắp đặt điển hình bao gồm thay đổi khuôn ép, định vị khuôn trong xưởng dập, nạp khuôn trên máy ép phun, thay trục cán trên dây chuyền xử lý cuộn, trình bày phôi cho robot hàn và cấp liệu cho tủ phun cát hoặc sơn yêu cầu bộ phận phải đặt ở chiều cao làm việc cố định. Các nhà chế tạo kết cấu thép sử dụng chức năng nâng để ghép các mặt bích với các đoạn ống, trong khi các bộ phận bảo trì sử dụng cùng một xe đẩy để rút hộp số và bơm ra khỏi thiết bị đã lắp đặt mà không cần tháo dỡ đường ống xung quanh.

Đóng gói và Đảm bảo Chất lượng

Mỗi xe đẩy được lắp ráp, đấu dây và thử áp lực trước khi vận chuyển, sau đó chạy trong hai giờ với tải trọng thử nghiệm định mức trong khi tốc độ di chuyển, chiều cao nâng và khoảng cách phanh được ghi lại. Sau đó, thiết bị được chia thành các mô-đun sàn, khung gầm và bộ nguồn, được bảo vệ bằng màng chống gỉ, bọc màng co và đóng gói trong thùng gỗ dán có kích thước cho container 40 feet. Một bộ tài liệu bao gồm sơ đồ điện, sơ đồ mạch thủy lực, danh sách phụ tùng thay thế và hướng dẫn vận hành bằng tiếng Anh đi kèm với mỗi xe đẩy, và hỗ trợ vận hành qua cuộc gọi video được bao gồm trong gói tiêu chuẩn.
