Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tải định mức: | 20 t | Góc quay: | lập chỉ mục 90 độ |
|---|---|---|---|
| Kích thước boong: | 4500x2500mm | Tốc độ quay: | 0,8 vòng/phút |
| Tốc độ di chuyển: | 20 m/phút | Nguồn điện: | ắc quy 24V 300Ah |
| Khoảng cách giữa boong và hố: | 12mm | ||
| Làm nổi bật: | xe chuyển hàng ray bàn xoay,xe đẩy quay 90 độ,Xe đẩy ngang 20 tấn |
||

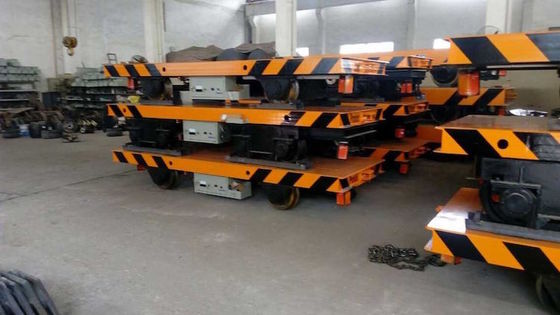

Xe đẩy chuyển đường ray quay toa có sẵn cho bố trí nhà máy nơi hai đường ray giao nhau, chạy song song hoặc gặp nhau ở một góc mà không có xe đẩy thẳng nào có thể phục vụ. Nền tảng 20 tấn của xe đẩy quay có động cơ này đi vào hố quay toa, sàn quay theo các bước 90 độ phía trên vòng hố và xe đẩy lái ra trên đường ray giao nhau mà không cần hố chuyển, đoạn rơi hoặc xe đẩy thứ hai. Do đó, một đơn vị thay thế một vòng đường ray, thường là sự khác biệt giữa việc lắp đặt tuyến vận tải nội bộ vào một tòa nhà hiện có và việc xây dựng lại tấm sàn để chứa nó.
Chuyển động quay được điều khiển bởi một vòng quay có bánh răng ngoài, được quay bởi động cơ có bánh răng thông qua một bánh răng nhỏ, và dừng lại bằng phanh đĩa thủy lực cộng với một chốt định vị rơi vào ổ trục cứng ở mỗi trong bốn vị trí chính. Bề mặt sàn vẫn nằm trong phạm vi 12 mm của sàn hố, vì vậy một pallet hoặc ván trượt khuôn đi qua khớp nối mà không cần tấm dẫn hướng. Bởi vì bản thân xe đẩy mang theo vòng quay toa, chỉ cần lắp đặt vòng hố và các đầu ray cố định vào bê tông, giữ cho công việc dân dụng chỉ cần đào nông.
| Thông số | Thông số kỹ thuật |
|---|---|
| Mẫu | KPT-20 |
| Tải trọng định mức | 20 tấn |
| Kích thước sàn (D x R) | 4500 x 2500 mm |
| Góc quay | Đánh chỉ mục 90 độ, có thể lập trình từ 0 đến 270 độ |
| Tốc độ quay | 0,8 vòng/phút |
| Tốc độ di chuyển | 20 m/phút |
| Khổ ray | 1435 mm |
| Chiều cao sàn so với ray | 550 mm |
| Công suất kéo | 2 x 3,0 kW |
| Công suất quay | Ổ quay 2,2 kW |
| Nguồn điện | Pin 24 V, pin kéo 300 Ah |
| Khe hở sàn với hố | Tối đa 12 mm |
Các khóa liên động là trung tâm của việc lắp đặt quay toa an toàn. Bộ điều khiển từ chối lệnh di chuyển khi chốt định vị được rút ra, từ chối lệnh quay khi xe đẩy ở ngoài hố và dừng quay nếu mạch cảm biến tải phát hiện vật cản ở cạnh sàn. Thiết bị tùy chọn bao gồm một cặp màn hình quang điện trên lối vào hố, đèn nhấp nháy ở mỗi góc, khóa cổng vào cho các ô tự động và giao diện đội xe cho phép hệ thống SCADA của nhà máy gọi xe đẩy đến khoang và yêu cầu quay. Đối với kho lạnh, các bộ phận thủy lực và điện có thể được đánh giá đến âm 25 độ C.
Xe đẩy quay toa được chỉ định trong các xưởng ép nơi xe đẩy khuôn phải đi từ phòng lưu trữ khuôn vào khoang dập chạy vuông góc với lối đi, trong các xưởng đúc nơi các thùng rót di chuyển giữa các khoang nấu chảy và rót, trong các hội trường lắp ráp nơi một xe đẩy đơn phục vụ nhiều luồng công việc song song, trong các xưởng sửa chữa đường sắt nơi các bogie hoặc trục bánh xe phải đổi hướng, và trong kho bãi nơi hành lang chuyển tiếp gặp lối đi ngang. Các nhà máy động cơ và các ô lắp ráp hàng không vũ trụ cũng sử dụng chúng để định vị lại các vật cố định lớn giữa các trạm chưa bao giờ được căn chỉnh trên một trục.
Mỗi xe đẩy quay toa được lắp ráp trên một vòng quay tạm thời tại nhà máy, quay 200 chu kỳ đầy đủ dưới tải trọng thử nghiệm định mức và được kiểm tra độ ăn khớp của chốt, mô-men xoắn giữ phanh và độ phẳng của sàn. Sau đó, thiết bị được tháo rời thành sàn, khung gầm và cụm quay, được xử lý bằng dầu chống gỉ, đóng gói trong thùng gỗ dán và vận chuyển trong container 40 feet cao.
Bản vẽ lắp đặt, sơ đồ bố trí bu lông neo, danh sách kiểm tra vận hành và hướng dẫn vận hành và bảo trì song ngữ được cung cấp. Kỹ sư vận hành có thể được lên lịch hỗ trợ tại chỗ khi hố sẵn sàng.
