V đâm máy cắt lõi biến áp 45 độ cắt lỗ đâm

400D Silicon thép cắt theo chiều dài

400D Silicon Steel Cut To Length Line dựa trên sự kết hợp của hai lỗ đục, một V notching, cố định 450 và 1350 cắt,cải thiện hiệu quả gia công trong khi đảm bảo độ chính xác của sản phẩm. Nó có thể cắt tấm bên, tấm ách và tấm cột trung tâm, tấm góc thẳng của lõi lớp phủ biến áp một cách an toàn, hiệu quả và chính xác.Thiết bị này được thiết kế và trang bị đầy đủ servo drive, điều khiển PLC, hệ thống điều khiển chuyển động, giao diện hoạt động tiếng Anh và màn hình cảm ứng đầy màu sắc, giúp dễ hiểu và vận hành.

1.Các thông số kỹ thuật chính

■ Nhu cầu nguyên liệu thô

1) Độ khoan dung chiều rộng: ± 0,1 mm

2) Burrs: ≤0,02mm

3) Độ khoan dung S: ≤0,2mm theo hướng đơn trong phạm vi 2000mm

4) Độ dung nạp sóng: chiều cao sóng một phần ≤1mm

5) Không có vết rỉ sét, độ chịu đựng độ dày: ≤0,02mm

■ Thông số kỹ thuật nguyên liệu

1) Vật liệu áp dụng: CRGO Coils

2) Độ dày vật liệu: 0,18-0,35mm

3) Độ rộng vật liệu: 40-400mm

4) ID cuộn dây: 500mm

5) Dòng cuộn dây: 1200MM

6) Trọng lượng cuộn: 2T

■ Dữ liệu về sản phẩm hoàn thiện

1) Chiều dài kích thước: 350 ~ 2500mm

2) Độ khoan dung kích thước: ± 0.20mm / 2m trong tốc độ đồng bộ

3) Độ chính xác góc cắt: ± 0,025°

4) Bàn cắt: ≤0,02mm

5) Đổ và V notching burr: ≤0.02mm

2.Xây dựng máy

■ Máy trục thủy lực hai đầu + Xe tải

1) ID cuộn dây: 500mm

2) Coil Max O.D.: 1200mm

3) Trọng lượng dây chuyền đơn tối đa: 2T

4) Decoiler áp dụng đồng bộ không bước cho ăn, tự động căng và lỏng.

5) Áp suất không khí làm việc: 0,8Mpa

■ Thiết bị đệm

1) Tiếp nhận thiết bị đệm không cung cấp hố, bao gồm tấm nghiêng, hệ thống bùng nổ và công tắc phát hiện.

2) Các công tắc phát hiện được cài đặt trên bảng đệm, CRGO dải thay đổi vị trí kích hoạt công tắc phát hiện để gửi tín hiệu để kiểm soát decoiler cho ăn.dừng giới hạn dưới, bình thường, kiểm soát gia tốc và chậm.

■ Máy cho ăn

1) Cấu trúc cuộn.

2) Nó bao gồm cuộn đo chiều dài, động cơ servo, thiết bị giảm tốc xe dây đai đồng bộ, cơ sở, vv.

3) Dài lăn chích: 2nos, lăn dưới được làm bằng thép hợp kim Gcr15, sau khi thắt, dập tắt, đánh bóng, và lăn trên có hình trụ được phủ bằng polyurethane.

4) Điều khiển: Bằng động cơ servo.

5) Tốc độ cho ăn: 0-240m/min. (Khi chiều rộng vật liệu gần với tối thiểu hoặc tối đa, sau đó giảm tốc độ cho ăn)

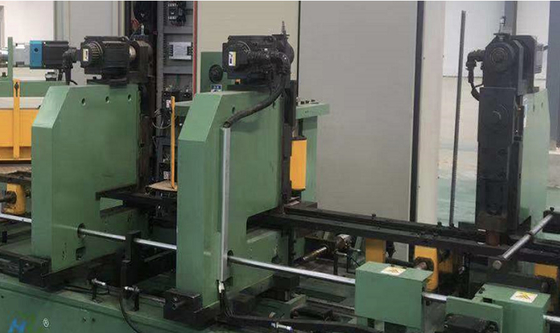

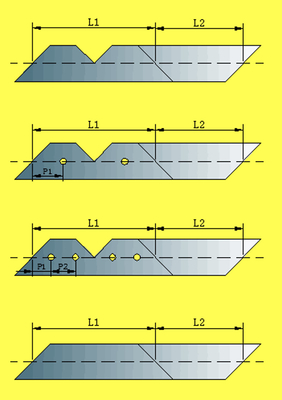

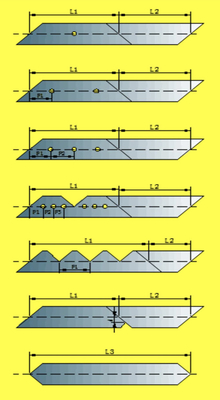

■ O Đánh đấm và V

1) Hai bộ máy đâm O): được điều khiển bởi động cơ servo với hợp đồng thẳng trên trục trục cao hơn để làm O đâm, hiệu quả cao và tiếng ồn thấp.Các lỗ đâm được vận hành bằng điện bởi động cơ AC servo và bộ mã hóa có thể đảm bảo đâm rất nhanh với tiếng ồn thấp.

2) Máy cắt vít: được điều khiển bởi động cơ servo với máy giảm trên giàn trên của trục trục để làm V, hiệu quả cao và tiếng ồn thấp.V notching đơn vị được sử dụng để đâm V notch trong ách và trung tâm lõi chân tấm. Đối với lõi chồng chéo tiêu chuẩn, V notch được định vị theo chương trình cần thiết. Máy cắt V có động cơ điều chỉnh chiều rộng tự động để đạt được các chức năng steplap.

3) O đâm và V đâm chết sử dụng công cụ cắt hợp kim cứng, mỗi nghiền có thể sử dụng cho O đâm không ít hơn 0,2 triệu và cho V đâm không ít hơn 1 triệu lần.

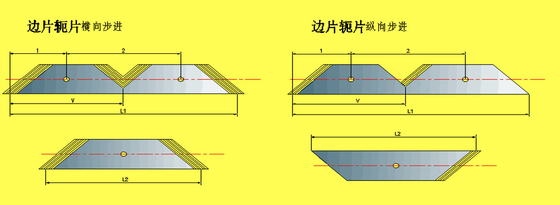

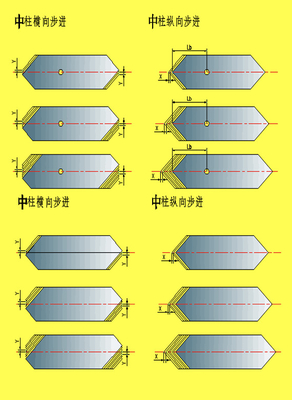

■ Máy cắt râu

1) Máy cắt tràng chủ yếu bao gồm máy cắt tràng cố định 45 ° và 135 °.

2) sẽ cắt các mặt tấm, york và cột, góc thẳng, nửa phải nửa góc nghiêng, vv

3) Nó áp dụng động cơ servo, hiệu quả cao và tiếng ồn thấp.

4) Máy cắt sử dụng vật liệu hợp kim cứng, mỗi lần nghiền có thể sử dụng ít nhất 1 triệu lần.

■ Cơ chế điều chỉnh chiều rộng đặt ở giữa

1) Cơ chế điều chỉnh chiều rộng được đặt ở trung tâm được áp dụng cho toàn bộ đường dây, để điều chỉnh chiều rộng tấm khác nhau, đường ray hướng dẫn tuyến tính được sử dụng để điều chỉnh hướng,Động vít bóng được sử dụng để truyền tải, cơ chế điều chỉnh chiều rộng của toàn bộ đường là một liên kết, vị trí được phát hiện bởi bộ mã hóa và hiển thị bởi chỉ số vị trí.

■ Đơn vị chuyển hướng

1) Định vị đơn phương, dây chuyền truyền động điều chỉnh tốc độ không bước, chuyển hướng trơn tru.

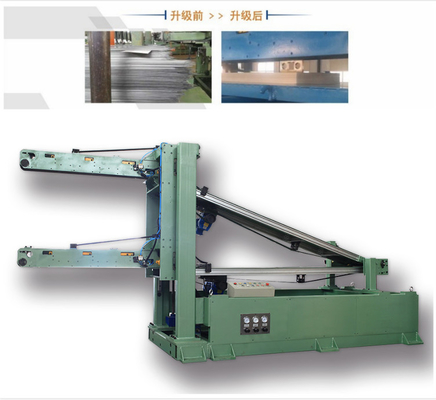

■ Đơn vị xếp chồng loại hút tự động

1) Nó áp dụng phương pháp tách từ trên xuống bằng từ tính, sau khi cắt tấm, điều khiển bởi động cơ servo thông qua các cảm biến, sau đó băng chuyền dừng lại, và hút lên tấm bằng ống hút xi lanh trên,sau đó chuyển động lên xuống và xếp chồng bởi các động cơ servo.

2) Động cơ nâng hợp lệ: 320mm

3) Chiều dài tấm xếp chồng tối đa: 2500mm

■ Hệ thống khí nén

Hệ thống khí nén áp dụng hệ thống điều khiển van Airtac Đài Loan.

■ Hệ thống điều khiển điện và trạm làm việc

1) Động cơ truyền động: Động cơ Delta

2) PLC tất cả các điều khiển logic: Hệ thống điều khiển động cơ Delta (Hệ thống điều khiển chuyển động)
