Thiết bị làm khô dưới áp suất Swing Drying Oil Immersion Distribution Transformer

Thiết bị sấy chân không

Lời giới thiệu:Thiết bị sấy chân không điện áp biến hiện nay là thiết bị lý tưởng để sấy dầu giấy cách nhiệt thiết bị điện như biến áp với điện áp 220kV và 110kV và thấp hơn,Máy biến đổi với điện áp từ 500kV trở xuốngSo với truyền thống ủ khí nóng lưu thông, ủ chân không thông thường, và thiết bị ủ tần số thấp, nó giảm thời gian xử lý khoảng 1/3, tiêu thụ năng lượng 30% -50%,và hàm lượng độ ẩm tối thiểu của vật liệu cách nhiệt được xử lý có thể đạt 5ppmĐầu tư thiết bị của nó chỉ là 25% -45% của thiết bị sấy khô pha hơi dầu hỏa.

Nguyên tắc hoạt động: Bằng cách hút bụi, áp suất hơi bão hòa của nước trong môi trường nơi vật liệu cách nhiệt cuộn được đặt tăng lên,làm cho nó dễ dàng hơn để bốc hơi từ giấy cách nhiệtTrong thời gian này, nó được tiếp tục sưởi ấm và nhiệt độ được tăng lên để đảm bảo năng lượng khí hóa của nước, giúp dễ dàng xả.

Đặc điểm:Việc làm nóng và sấy khô thông thường bắt đầu từ bề mặt và dần dần di chuyển về phía bên trong của vật liệu cách nhiệt.các ống mạch máu của giấy cách nhiệt bên ngoài co lại, làm cho sự bốc hơi của độ ẩm bên trong khó khăn và kéo dài thời gian sấy khô.gây ra hơi nước bay hơi và không khí nóng lưu thông cùng nhau trong bểDo dung lượng nhiệt của nước lớn hơn nhiều so với không khí, tốc độ sưởi ấm nhanh hơn và sự phân tán hơi nước mạnh mẽ.dẫn đến sự khác biệt nhiệt độ tương đối nhỏ bên trong và bên ngoài vật liệu cách nhiệtNgoài ra, do thực tế là làm nóng thông thường thường đặt nhiệt độ làm nóng rất cao để rút ngắn thời gian sấy,nó dễ dàng làm cho giấy cách nhiệt trên bề mặt của cuộn trở nên mong manhNhiệt độ nguồn nhiệt của thiết bị làm khô áp suất biến đổi không vượt quá 115-120 ° C và nhiệt độ lõi sắt được kiểm soát ở 80 ° C,vì vậy sản phẩm khô không thể có các vấn đề trênDo lợi thế này, thiết bị sấy khô áp suất biến đổi cũng có thể được sử dụng để sấy khô các bộ phận nhựa và các sản phẩm chịu nhiệt độ cao khác.

Quá trình sấy giật áp suất:

1- Giai đoạn làm nóng trước: 2. Giai đoạn mất nước áp suất biến động: 3. Giai đoạn sấy cuối cùng: 4.

Thành phần thiết bị:

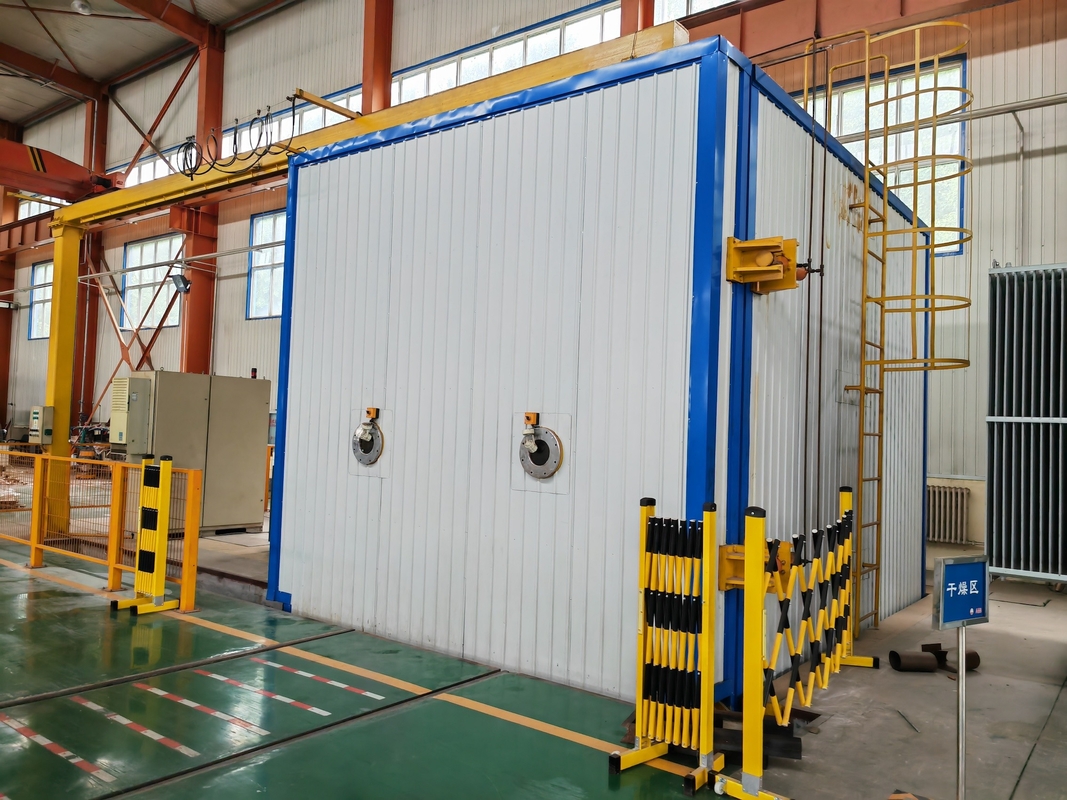

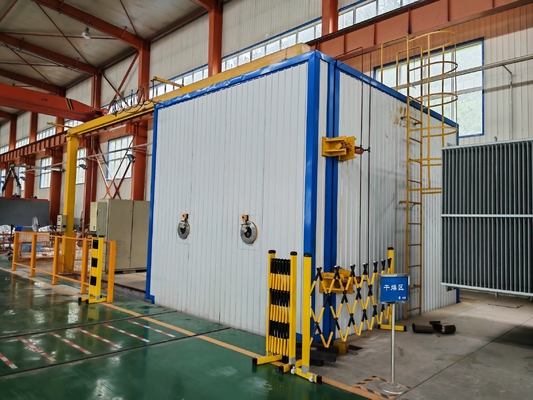

1. Cơ thể bể sấy chân không: Có hai loại dựa trên việc sử dụng: tròn và hình chữ nhật. Tròn thường được khóa bằng tay để mở cửa,trong khi hình chữ nhật được khóa điện và thủy lực để mở cửa. ống sưởi được phân phối bên trong bể.Để tạo điều kiện cho việc chìm chung của thân thùng dưới mặt đất, đảm bảo rằng đường xe trọ là ngang với mặt đất.

2Hệ thống xe tải: Có hai bộ phận: xe tải mang tải và thiết bị lái xe. Xe tải hoạt động ở tốc độ thấp, với cả chế độ thủ công và tự động.Có hai dạng năng lượng cho xe tải tự động: sử dụng lái xe xưởng và được trang bị xe điện.

3. Hệ thống chân không: Hai hoặc ba mức chân không được cấu hình theo yêu cầu sử dụng. Để ngăn ngừa hơi nước làm hỏng máy bơm, hệ thống được trang bị máy ngưng tụ.

4Hệ thống sưởi ấm: Nói chung, dầu nhiệt được sử dụng làm môi trường chuyển nhiệt, được sưởi ấm bằng máy sưởi điện, và lưu thông buộc được thực hiện bằng máy bơm nhiệt độ cao.Nhiệt được phân tán thông qua ống xả trong bể chân khôngHệ thống được trang bị một bộ điều khiển nhiệt độ áp dụng điều chỉnh PID, và độ chính xác điều khiển nhiệt độ có thể đạt 1 ° C.Hệ thống cũng có thể được điều khiển bằng cách sưởi ấm bằng hơi nước và van điều chỉnh màng mỏng khí nén.

5Hệ thống ngưng tụ: chủ yếu được sử dụng để ngưng tụ nước bốc hơi từ các vật thể khô, bảo vệ hoạt động hiệu quả của máy bơm chân không.trong khi các thiết bị lớn được trang bị tủ lạnh công nghiệp.

6Hệ thống khí nén: bao gồm nguồn khí nén, van điều khiển, hệ thống phát hiện áp suất, vv, được sử dụng để điều khiển các van chân không và vật liệu khác nhau.

7. Hệ thống nước làm mát: chủ yếu được sử dụng để làm mát một số máy bơm chân không và máy ngưng tụ.

8. Hệ thống thủy lực: được sử dụng để khóa cửa bể hình chữ nhật và cũng để thực hiện việc lật cửa bể. Được sử dụng để mở cầu lật khi cấu hình xe đệm không khí

9. Hệ thống điều khiển: Được sử dụng để điều khiển toàn bộ hoạt động của hệ thống, có hai chế độ điều khiển: PLC và PLC + PC, cả hai đều là chế độ điều khiển tự động.,không chỉ các tham số quá trình có thể được thay đổi dễ dàng, nhưng các tham số thời gian thực cũng có thể được ghi lại để tham khảo trong tương lai.Thiết bị với điều khiển PC cũng có thể thiết lập các quyền khác nhau cho các cấp độ hoạt động khác nhau, bảo vệ hiệu quả dữ liệu quy trình và ngăn ngừa tai nạn về chất lượng và an toàn.
