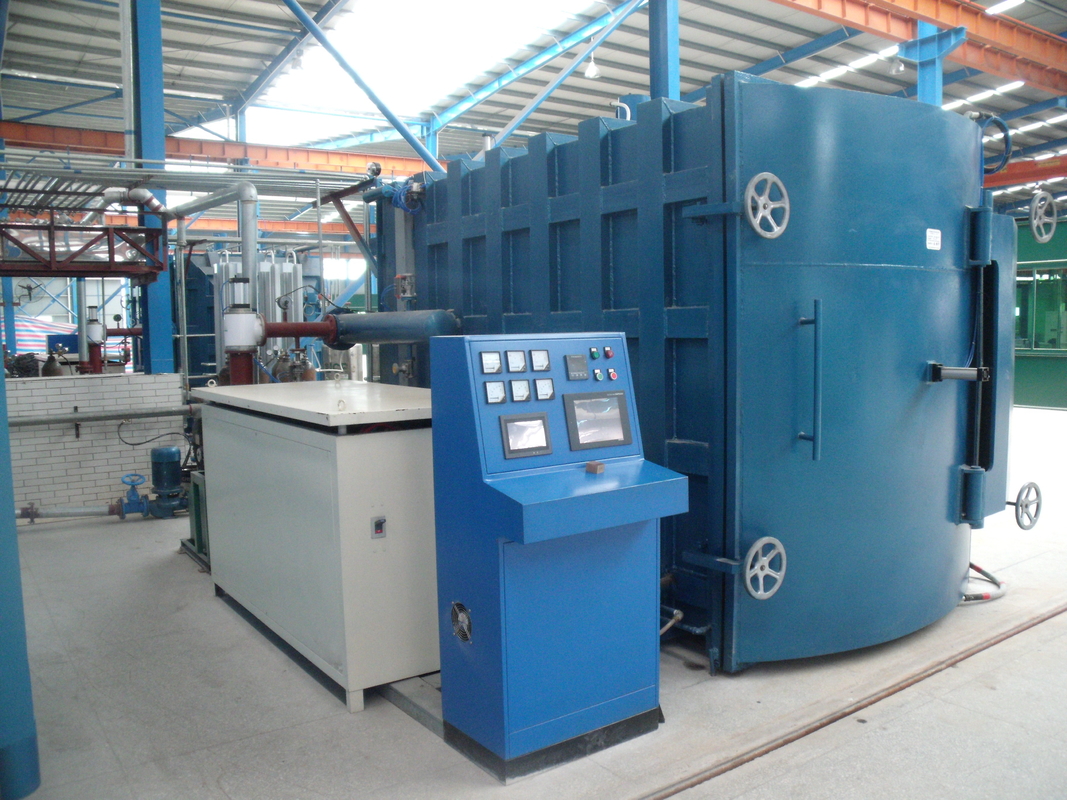

Cửa lò sơn thép silicon biến đổi

1. Điều kiện kỹ thuật

1.1 Thông số kỹ thuật:

1.1.1 Nhiệt độ làm việc định mức: 850oC

Nhiệt độ tối đa: 900oC

1.1.2 Kích thước vùng nhiệt độ trung bình hiệu dụng: 2600 X 1000 X 1200 (h)

1.1.3 Công suất xử lý định mức: 5T/lò

1.1.4 Công suất sưởi định mức: 220kW

1.1.5 Độ đồng đều nhiệt độ lò (ở nhiệt độ không đổi): ± 5oC

1.1.6 Độ chân không làm việc: 10Pa

1.1.7 Độ chân không cực hạn: 9 × 10-2Pa

1.1.8 Tốc độ rò rỉ trạng thái lạnh: ≤ 0,67Pa/h

1.1.9 Công suất quạt giải nhiệt: 22kW

1.1.10 Tổng công suất lắp đặt: 210kVA

1.1.11 Tốc độ dòng nước làm mát: 0,5T/h, 0,2MPa

1.1.12 Độ tăng nhiệt độ bề mặt ngoài lò: ≤ 30oC

1.1.13 Tốc độ gia nhiệt tối đa: ≥ 28oC/phút (khi đầy tải)

1.1.14 Kích thước bên ngoài (W × L × H): 4200 X 2000 (không bao gồm toa lò đốt) X 2200

1.1.15 Khí nén: 0,6MPa, 0,02m3/phút

1.1.16 Tiêu thụ Nitơ: 6m3/lò

1.2 Thành phần thiết bị:

1.2.1 Một bộ buồng chân không

1.2.2 Một bộ hệ thống chân không

1.2.3 Một bộ buồng cách nhiệt

1.2.4 Một bộ hệ thống sưởi

1.2.5 Một bộ hệ thống nạp nitơ tự động

1.2.6 Một bộ hệ thống làm mát không khí

1.2.7 Một bộ hệ thống ống nước làm mát

1.2.8 Một bộ hệ thống điều khiển

1.2.9 Một xe đẩy xả hàng

1.2.10 Một bộ khung vật liệu

1.3 Thành phần cụ thể của từng phần:

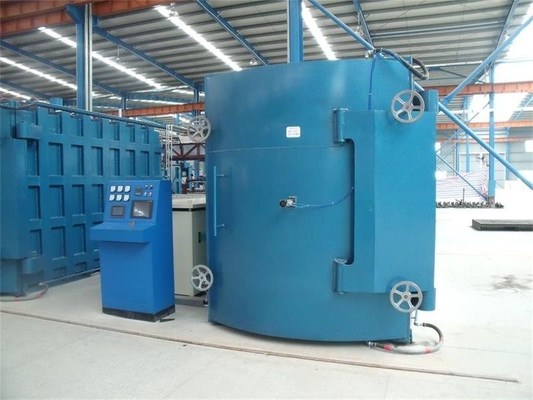

1.3.1 Buồng chân không

Cấu trúc áo khoác hình vuông nằm ngang, làm mát bằng nước, làm bằng thép cacbon thấp.Cửa bể nằm ở cuối và xoay theo trục sang phải xung quanh bản lề bên phải để mở.

Thân bình được trang bị hệ thống quạt trộn làm mát bằng không khí và sưởi ấm, hệ thống sưởi ấm và cách nhiệt, cũng như các điện cực làm mát bằng nước, lỗ vào cặp nhiệt điện, cổng hút chân không, giao diện van lạm phát, đồng hồ đo chân không và giao diện lắp đặt đồng hồ đo chân không .

Có cửa sổ quan sát, một số bộ phận cách nhiệt và lò sưởi trên cửa bể, có thể đóng mở bằng tay.

1.3.2 Hệ thống chân không

Nó bao gồm bộ bơm chân không ZJY-600/ZJY-300/SV300B, bộ làm mát chân không, van vách ngăn chân không cao, van vách ngăn điện từ, van bi chân không thủ công, ống lượn sóng chân không bằng thép không gỉ và các phụ kiện đường ống khác.Các van chính được vận hành bằng điện.

Có cảm biến nhiệt độ ở cổng xả của máy làm mát chân không.Để giảm nhiệt độ của luồng khí đi vào bơm chân không bằng cách điều chỉnh đóng mở van chiết chính khi nhiệt độ quá cao trong quá trình loại bỏ nhiệt N2.

Máy bơm ZJY600 Roots và máy bơm ZJY300 Roots đều là sản phẩm chân không nội địa của Shengde

SV300B là sản phẩm leybold của Đức.

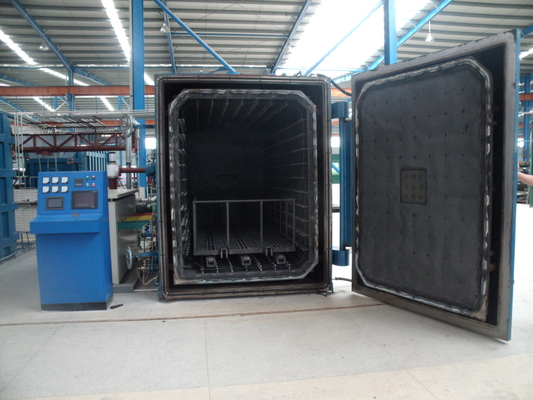

1.3.3 Buồng cách nhiệt và lò sưởi

Buồng cách nhiệt bao gồm các sợi gốm silicat nhôm và các thành phần bằng thép không gỉ.Nhẹ, có tác dụng cách nhiệt tốt.

Lò sưởi bao gồm các bộ phận bằng gốm và điện trở hợp kim crom niken Cr20Ni80.Bộ gia nhiệt được bố trí trên sáu bề mặt trên, dưới, trái, phải, trước và sau của phôi và được chia thành ba phần để sưởi ấm, với ba phần để kiểm soát nhiệt độ độc lập;Để đảm bảo tính đồng nhất về nhiệt độ và tốc độ gia nhiệt của thiết bị.

Bộ phận làm nóng và bộ phận cách nhiệt ở phía trước nằm trên cửa lò và di chuyển cùng với hành động đóng mở của cửa lò.

Các bộ phận làm nóng và cách nhiệt còn lại, chẳng hạn như mặt trên, mặt dưới, bên trái, bên phải và mặt sau, được lắp đặt trên thành trong của bể và cố định.

1.3.5 Hệ thống làm mát bằng không khí:

Nó bao gồm một động cơ chuyên dụng cho lò chân không, quạt chịu nhiệt, van điều tiết điện, ống dẫn khí và bộ trao đổi nhiệt làm mát bằng nước.Khi nhiệt độ bên trong lò nhỏ hơn 600oC, tốc độ làm mát có thể tăng lên bằng cách luân chuyển nitơ qua quạt khi cần thiết.

Khi làm mát, khởi động quạt bên ngoài phòng cách nhiệt, hút N2 từ phòng cách nhiệt qua ống dẫn khí trên phòng cách nhiệt, làm mát qua bộ trao đổi nhiệt làm mát bằng nước và thành trong của lò, sau đó quay trở lại phòng cách nhiệt để làm mát nhanh chóng;Quạt có thể điều chỉnh tốc độ để đạt được tốc độ làm mát có thể điều chỉnh.

Bộ trao đổi nhiệt làm mát bằng nước có hình tròn, được làm bằng đồng đỏ và thép không gỉ, có khả năng trao đổi nhiệt lớn.

1.3.6 Hệ thống đường ống nước làm mát

Gồm đồng hồ đo áp suất tiếp xúc điện, van bi, van cổng, bồn chứa nước, ống kim loại, vòi có nhiệm vụ cung cấp nước làm mát cho các điện cực, động cơ, vỏ lò, cửa lò, bơm chân không, bộ trao đổi nhiệt làm mát bằng nước, bộ làm mát, vân vân.

Tất cả các kênh nước làm mát đều có khả năng phát hiện, hiển thị và báo động áp suất nước và dòng nước.

Nguồn nước vào, ra, nguồn nước đều do người bán tự cung cấp.

1.3.7 Hệ thống khí nén:

Nó bao gồm một máy nén khí, đồng hồ đo áp suất tiếp xúc điện, bộ ba, van, xi lanh và van định hướng.Cung cấp nguồn không khí điện cho van chân không, v.v.

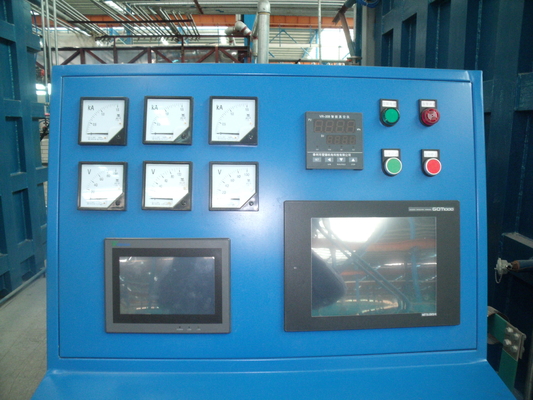

1.3.8 Hệ thống điều khiển:

Nó bao gồm một tủ, máy biến áp, bộ điều chỉnh điện áp, các bộ phận điều khiển, dụng cụ, dây và cáp và các điện cực làm mát bằng nước.

Bộ điều khiển nhiệt bao gồm PLC và bộ điều chỉnh điện áp.Màn hình kỹ thuật số nhiệt độ, tự động thực hiện toàn bộ quá trình ủ thông qua chương trình cài sẵn, tự động ghi lại đường cong nhiệt độ của quy trình và lưu nó vào ổ flash USB.

Ba bộ đầu dò nhiệt độ lò phân bố đều và ba bộ đầu dò nhiệt độ lõi sắt được lắp đặt trong lò.

Hệ thống điều chỉnh điện bao gồm một máy biến áp và một bộ điều chỉnh điện áp có cả chức năng điều chỉnh và biến đổi điện áp.Nó là một thiết bị điều chỉnh điện áp không tiếp xúc, không có bộ truyền động cơ học và có thể mang tải để điều chỉnh trơn tru và vô cấp.Sơ đồ điều chỉnh công suất này có hiệu suất cao, tiết kiệm năng lượng và không gây tiếng ồn do không có hiện tượng rò rỉ từ tính từ bộ điều chỉnh điện áp từ tính.

Thiết kế và tạo màn hình hiển thị mô phỏng theo sơ đồ trên màn hình cảm ứng.

Thiết kế giao diện điều khiển của màn hình cảm ứng bao gồm chức năng cài đặt quy trình và chức năng hiển thị quy trình.Hơn 20 đường cong quy trình có thể được cài đặt trước.

Màn hình cảm ứng là sản phẩm 15 inch full color của WEINVIEW, PLC là sản phẩm của Mitsubishi tại Nhật Bản, bộ điều khiển nhiệt độ và hiển thị nhiệt độ đều do Xiamen Yudian sản xuất.

1.3.9 Xe đẩy nạp và xả hàng:

Khả năng chịu tải tối đa là 5 tấn, và nó được điều khiển bằng điện để tự động đi trên đường ray mặt đất nhằm đạt được việc nạp và xả vật liệu.Ray dẫn hướng và cơ cấu đi bộ của ô tô đều làm việc ở vùng lạnh và không đi vào vùng nóng;Đảm bảo rằng nó không bị biến dạng do nhiệt và tải.

1.3.10 Các yêu cầu kiểm soát khác:

Bảo vệ điện áp thấp áp lực nước (không thể khởi động nếu không có áp lực nước; tự động báo động thiếu nước trong quá trình vận hành và tự động cắt điện sưởi trong vòng 3 phút) và báo động bằng âm thanh và ánh sáng.

Một.Máy bơm Roots tự động khởi động với độ trễ.

b.Bộ khởi động sưởi được khóa liên động với hệ thống trống của nó.

c.Hệ thống nạp nitơ tự động duy trì áp suất không đổi.

d.Báo động điện áp thấp áp suất không khí.

1.3.11 Đường cong quy trình tham chiếu như sau:

Một.Nhiệt độ phòng ~ 300oC trong 2 giờ

b.Cách nhiệt 300oC trong 2 giờ

c.300-700oC trong 8h

d.700 ~ 800oC trong 3 giờ

đ.Cách nhiệt 800oC trong 2 giờ

f.Tốc độ làm lạnh 800~500 oC: 20~50 oC/h;

g.Làm nguội trong lò ở nhiệt độ 500-250oC, với thời gian làm nguội khoảng 50oC/h ở 500-250oC và dưới 2 giờ ở 250-50oC;Làm mát không khí ở 50oC.

Khi trọng lượng của phôi trong vùng nhiệt độ đồng nhất lớn hơn 3 tấn, nó vẫn có thể đáp ứng yêu cầu của quá trình ủ.

1.3.13 ủ bên trong khung

Khung ủ bên trong được làm bằng thép không gỉ và chịu nhiệt, có kích thước hiệu quả là 2600 × 1000 × 1200.

1.3.14 Phụ tùng thay thế: Sử dụng các bộ phận tiêu chuẩn và phổ thông, không sử dụng các phụ kiện không đạt tiêu chuẩn hoặc khó mua trên thị trường.

2, Danh sách cấu hình thiết bị

3,Phân khu lò ủ thép tấm silic:

4,Các phụ kiện khác --- sẽ được gửi cùng với máy

4.1, hồ sơ sẽ được gửi bằng máy:

1. Một hướng dẫn sử dụng

2. Một bản sơ đồ hệ thống thiết bị

3. Một bản sao sơ ​​đồ mạch điện

4. Một sơ đồ nối dây điện

5. Một hướng dẫn sử dụng máy bơm cánh gạt quay SV300B

6. Một hướng dẫn sử dụng cho Máy bơm rễ ZJY-300

7. Một hướng dẫn sử dụng cho Máy bơm rễ ZJY-600

8. Tất cả các hướng dẫn sử dụng và chứng chỉ phụ tùng hỗ trợ khác.

4.2, phụ tùng sẽ được gửi cùng với máy:

1. Một bộ vòng đệm kín

2. Hai cầu chì nhanh

3. Một cảm biến nhiệt độ
