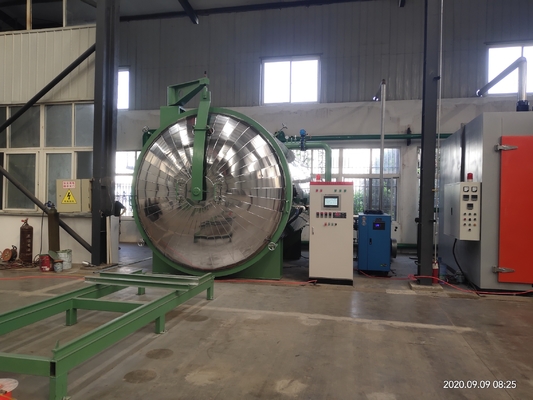

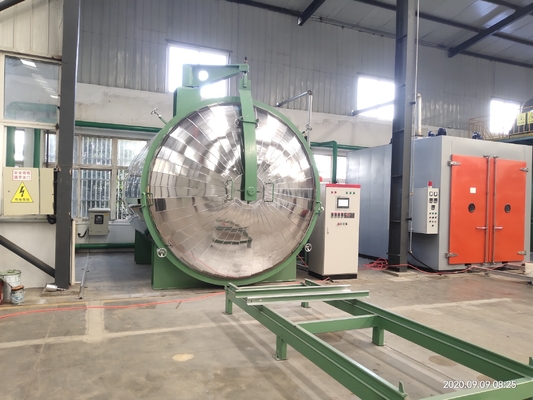

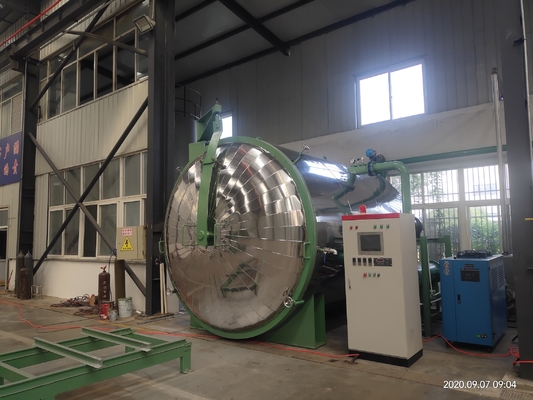

Xuất khẩu sang Trung Mỹ Trung Quốc 3200 đường kính 4000 chiều dài vòng biến áp điện Sấy lò

Danh sách cấu hình:

1 bộ thùng chứa chân không

1 bộ cơ chế mở cửa

4 bộ ống xả bên trong bể

1 bộ xe tải làm việc

1 bộ vòng niêm phong cửa bể

3 bộ cảm biến nhiệt độ

1 bộ đường ray bên trong bể

1 bộ áo giáp cách nhiệt bằng thép không gỉ

1.1. Một bộ hệ thống mở cửa điện

1.1.1Các chuyển động bên điện của cửa bể mở cửa, xi lanh được khóa, và các công tắc di chuyển của mỗi hành động được khóa để bảo vệ.

1.1.1Bao gồm một cửa bồn chứa gantry ngang, một gia giảm động cơ, và một cơ chế truyền tải

3.3 Một bộ hệ thống xe điện

3.3.1 Xe kéo điện, xe giảm trực tiếp bằng động cơ, cơ chế kéo

3.3.2 Khả năng chịu tải: 30 tấn

3.3.3- Kích thước tổng thể của xe tải làm việc: 4000 × 2200 (dài × rộng)

3.4. Một bộ hệ thống chân không (ba bộ)

3.4.1Hệ thống chân không được cấu hình với SV-300B + SV-300B (Bơm Leybold) / ZJP-600, với tổng cộng ba máy bơm chân không và tốc độ bơm tối đa là 600L / S. Hệ thống chân không (bao gồm cả máy bơm và van) hoạt động theo trình tự và tự động.

3.4.2Hệ thống được trang bị một nhóm van biến áp chân không rất đáng tin cậy, van cứu chân không điện từ, van cứu chân không thủ công, cảm biến chân không, đường ống chân không và phụ kiện tương ứng.Nhóm van áp suất biến động bao gồm van khí DN100, van điện DN50 và cảm biến chân không màng mỏng (một thành phần quan trọng của quy trình áp suất biến đổi).

3.4.3. Các khí được chiết xuất từ bể được làm mát và khô nước bởi bộ ngưng tụ

3.5Một bộ hệ thống ngưng tụ nhiệt độ thấp

3.5.1Một bộ ngưng tụ cấu trúc ngang mới, có thể ngưng tụ khí và độ ẩm từ bể nhanh chóng và hiệu quả, và có thiết bị thoát nước tự động mà không làm hỏng chân không.

3.5.2Khu vực ngưng tụ hiệu quả của bộ ngưng tụ đáp ứng các yêu cầu của quy trình, và vật liệu bên trong được làm bằng ống thép không gỉ.

3.5.3Thiết lập một bộ máy làm mát nước nhiệt độ thấp tích hợp 4P để cung cấp nước nhiệt độ thấp dưới 10 °C, đảm bảo hiệu ứng ngưng tụ tốt của bộ ngưng tụ

3.6 Hệ thống sưởi

3.6.1. Trung tâm sưởi ấm, công suất sưởi 74kW (cơ thể sưởi 72KW, bơm dầu nhiệt độ cao 2KW).,bộ lọc, cảm biến nhiệt độ, van nhiệt độ cao, máy đo áp suất, bể mở rộng, v.v.

3.6.2. Kiểm soát tự động của trung tâm sưởi ấm, báo động nhiệt độ, nhiệt độ sưởi ấm tối đa 130 °C, độ chính xác điều khiển nhiệt độ ± 5 °C

3.7 Hệ thống đo lường và điều khiển (Màn hình cảm ứng)

3.7.1. Tích hợp hoàn toàn bao bọc tháp điều khiển điện với toàn bộ hệ thống điều khiển màn hình cảm ứng, thuận tiện để quan sát và kiểm soát tình trạng làm việc.

3.72 Hệ thống mnemonic chính của toàn bộ thiết bị là điều khiển tự động, điều khiển nhiệt độ, và việc khởi động bơm chân không có chức năng bảo vệ khóa.

3.7.3. hiển thị nhiệt độ kỹ thuật số của mỗi điểm trong bể là trực quan và đáng tin cậy.

3.7.4. Đo chân không sử dụng các bộ đo chân không kháng và cảm biến chân không.

3.7.5Hệ điều hành quy trình chính được thực hiện bởi Mitsubishi.

3.7.6 Đánh giá điểm cuối: Dựa trên áp suất một phần của hơi nước trong bể,đánh giá điểm cuối được thực hiện tự động cho toàn bộ quy trình theo các yêu cầu của phương pháp áp suất biến.

3.7.7. Các bộ đầy đủ của quá trình sấy áp suất biến được cung cấp bởi công ty của chúng tôi.

3.7.8. Khóa và khóa giữa các mạch điều khiển khác nhau.

3.7.9. Dưới nước và dưới bảo vệ điện áp (không khí).

3.7.10. Toàn bộ hệ thống đảm bảo hoạt động đáng tin cậy trong điều kiện môi trường sản xuất của Bên A

3.8 Hệ thống nước làm mát

3.8.1Nó được sử dụng để cung cấp nước làm mát cho máy ngưng tụ chân không và máy bơm chân không, bao gồm một máy đo áp suất tiếp xúc điện, van và đường ống.

3.8.2 Nếu áp suất nước làm mát không đủ, báo động sẽ được phát ra.

3.8.3Nước vào và nước ra của hệ thống này được kết nối với hệ thống nước lưu thông công cộng của Bên A tại chỗ

3.9 Hệ thống khí nén

Nguồn không khí nén do người dùng cung cấp (0,3m3/min)

Hệ thống bao gồm tương ứng khí nén triplets, máy đo áp suất, đường ống, van, và đường ống

4.0 Các yêu cầu kỹ thuật khác

4.1Tất cả các bề mặt của các thành phần trong hệ thống chân không tiếp xúc với khí được chiết xuất (ngoại trừ máy bơm và van) phải được loại bỏ gỉ và được xử lý chống gỉ.

4.2 Mỗi hệ thống và đường ống đều có các dấu màu khác nhau trên bề mặt

4,Giá cả

Thiết bị sấy chân không cho máy biến đổi
