2800 đường kính 3500 chiều dài hình tròn máy biến áp điện khử ẩm

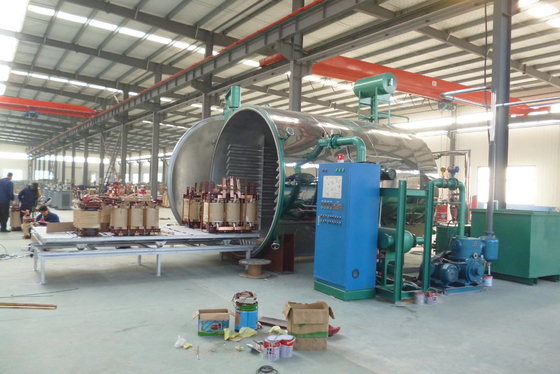

Thiết bị sấy chân không cho máy biến đổi

Đặc điểm:
Bằng cách áp dụng quy trình sấy khô áp suất, thời gian sấy khô được giảm khoảng 30-40% so với sấy khô chân không thông thường, với hiệu suất đáng tin cậy, hiệu quả cao và tiết kiệm năng lượng.
Điều khiển tự động bằng máy tính, đạt được sấy khô không người lái và hoàn toàn tự động.
Máy tính tự động thực hiện đánh giá điểm cuối, và kết quả đánh giá chính xác và đáng tin cậy.
Phương pháp sưởi ấm dầu chuyển nhiệt và hơi cho ống xả bên trong của bể là tùy chọn.
Phương pháp mở cửa: cửa trượt điện, cửa lật thủy lực, cửa lắc điện

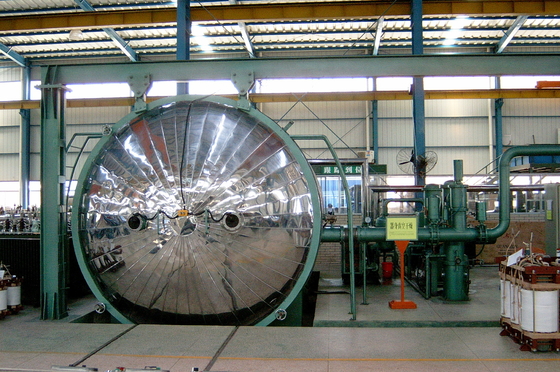

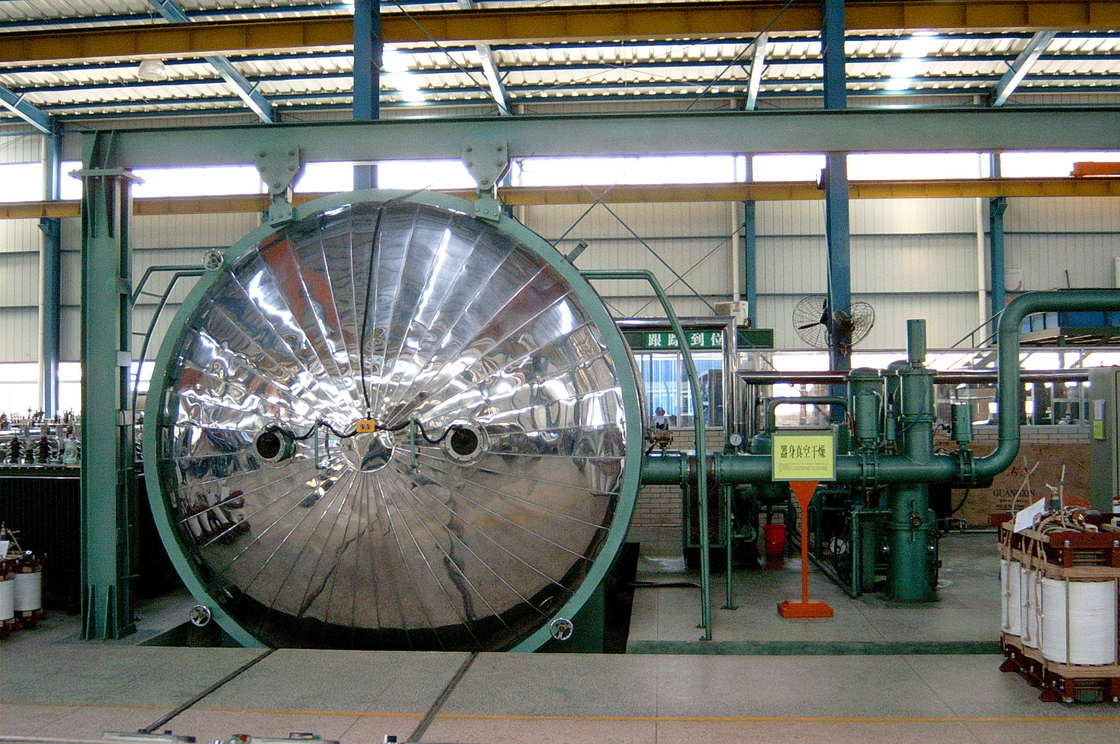

Cấu trúc bể: hình vuông ngang, hình tròn ngang

Mục đích chính của thiết bị

Thiết bị này được sử dụng để xử lý sấy khô của bộ biến áp hoặc các sản phẩm điện khác với mức điện áp từ 35KV trở xuống và công suất đơn vị từ 16000KVA trở xuống.Bên B đảm bảo quy trình và yêu cầu chất lượng của việc xử lý sản phẩm, và cung cấp các kế hoạch xử lý quy trình và các quy trình kiểm soát liên quan cho hai mức điện áp 35KV và 10KV.

Đề xuất kỹ thuật

1. Thành phần thiết bị

1.1. Một bộ hệ thống bể sấy chân không

1.2. Một bộ hệ thống mở cửa điện

1.3. Một bộ hệ thống xe điện

1.4. Một bộ hệ thống chân không

1.5Một bộ hệ thống ngưng tụ nhiệt độ thấp

1.6. Một bộ hệ thống sưởi ấm

1.7 Một bộ hệ thống đường ống dẫn nước làm mát

1.8 Một bộ ống dẫn khí

1.9. Một bộ hệ thống điều khiển

2. Ứng dụng năng lượng thiết bị, nguồn nước, khí và điều kiện cơ bản (được cung cấp bởi người dùng)

2.1. Năng lượng: 110kW, 380V, 50Hz, ba giai đoạn năm dây phân phối chuyên dụng tủ, với nguồn kết nối với tủ điều khiển điện.

2.2Nguồn nước: áp suất> 0,1MPa, tiêu thụ tối đa> 3m3/h, nhiệt độ nước ≤ 25 °C.

2.3Không khí nén: 0,4 ~ 0,6MPa, với mức tiêu thụ không khí nén khoảng 0,3m3/min.

2.4- Dấu chân thiết bị: khoảng 7000 × 8500mm.

3Các điều kiện kỹ thuật của mỗi hệ thống

3.1. Một bộ hệ thống bể sấy chân không

Chỉ số kỹ thuật:

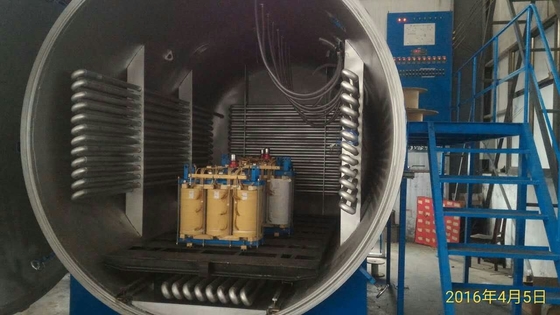

Kích thước bể F 3200 × 4000mm, đặt theo chiều ngang trên mặt đất, với đường ray bên trong bể rửa với mặt đất.nó bị khóa bằng khí; Hướng mở cửa là đối diện cửa bể và di chuyển bằng điện sang bên phải để mở.

Mức chân không cực đoan (không tải, trạng thái lạnh) ≤ 10Pa, tỷ lệ rò rỉ (không tải, trạng thái lạnh) ≤ 100Pa · L / S.Cất chứa được sưởi ấm bằng một hàng ống Negage.Dầu chuyển nhiệt được sử dụng làm môi trường chuyển nhiệt. Khu vực của các đường ống hàng nóng đáp ứng các yêu cầu quy trình của phương pháp áp suất biến.phía dưới và phía sau).

Nhiệt độ hoạt động là 115 ± 5 °C, với điều khiển nhiệt độ tự động.nhiệt độ của cơ thể, và vật liệu cách nhiệt.

Vòng niêm phong sườn của thùng chứa là một vòng niêm phong chống nhiệt độ cao và chống dầu.

Các bể chứa được trang bị một xe tải làm việc, với sức tải 30T và kích thước là 2200mmX4000mm.

Kháng nhiệt bằng len đá, thép không gỉ (SUS430)
