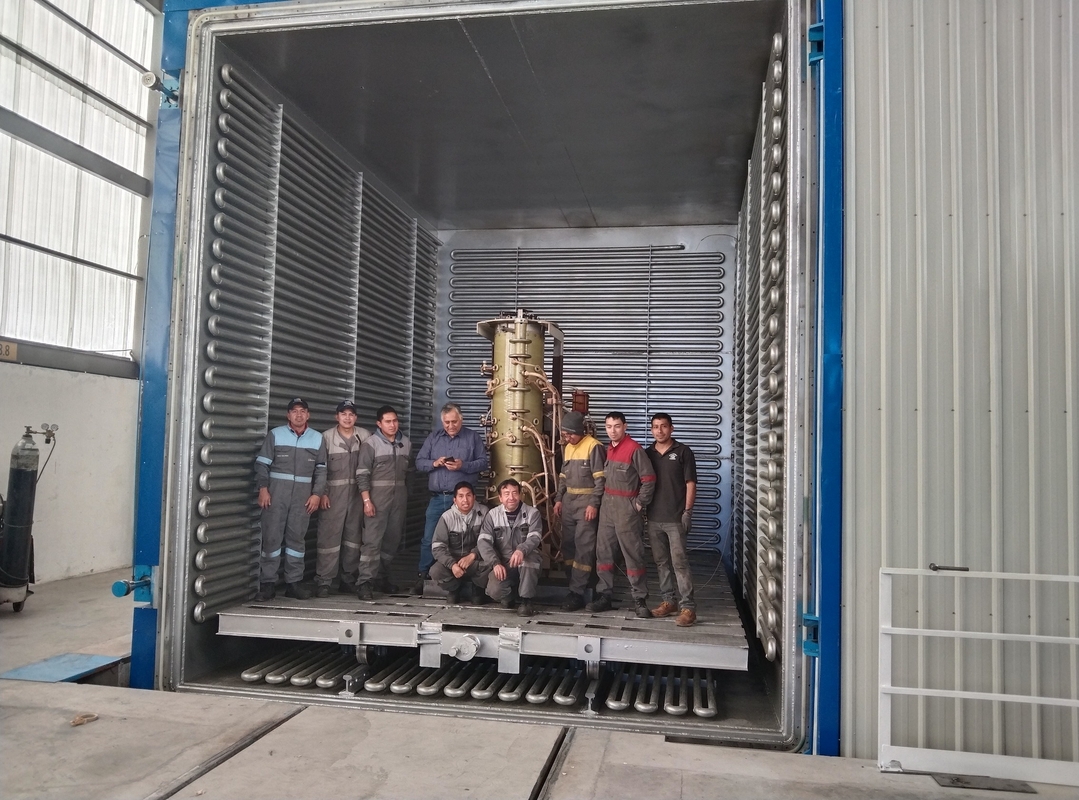

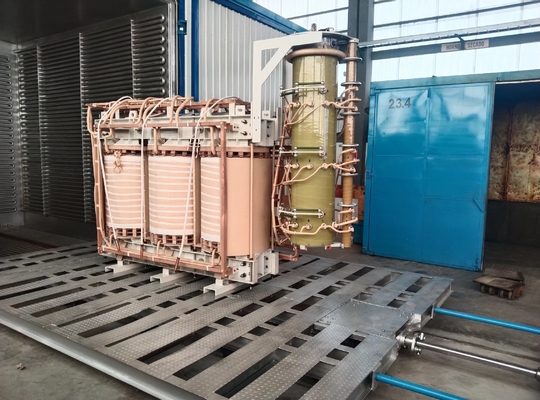

Nồi làm khô biến áp phân phối ngâm dầu

Lời giới thiệu:

Máy biến áp phân phối là một trong những thiết bị quan trọng trong hệ thống cung cấp và phân phối điện của các doanh nghiệp công nghiệp và khai thác mỏ và các tòa nhà dân dụng.Mục đích của xử lý làm khô chân không biến áp là loại bỏ độ ẩm từ vật liệu cách nhiệt của biến áp và cải thiện hiệu suất điện của nóMặt khác, làm cho các thành phần cách nhiệt của sản phẩm co lại và biến dạng có lợi cho biến dạng nén,đảm bảo kích thước hình học của sản phẩm và cải thiện độ bền cơ học của nóBởi vì hầu hết các vật liệu cách nhiệt được sử dụng trên các bộ biến đổi, ngoại trừ lõi sắt và dây,Các thành phần cách nhiệt khác nhau chắc chắn hấp thụ độ ẩm từ không khí trong quá trình lưu trữ và sản xuấtĐộ ẩm trong các thành phần cách điện là yếu tố chính ảnh hưởng đến hiệu suất điện của cách điện.Để cải thiện hiệu suất điện cách nhiệt của các sản phẩm và đảm bảo hoạt động bình thường của chúng, các bộ biến áp phải trải qua quá trình sấy chân không.

Nguyên tắc và quy trình sấy khô

Quá trình sấy giật áp suất
Toàn bộ quá trình sấy giật áp suất chủ yếu được chia thành bốn giai đoạn: giai đoạn khởi nhiệt, giai đoạn chuyển tiếp, giai đoạn thân chính và giai đoạn sấy cuối cùng.
1, Giai đoạn làm nóng trước (chiếm khoảng một phần ba thời gian toàn bộ quy trình):
1. Đầu tiên, bật vào đơn vị chân không, mở van chân không chính, và sơ tán trong 5-10 phút; (tức là rút từ 100000 Pa đến 80000 Pa)
2. Tắt đơn vị chân không và duy trì chân không trong 30 phút;
3. Mở van chính chân không một lần nữa, xả trong 5-10 phút (tức là từ 80000 Pa đến 40000 Pa), và đóng đơn vị chân không;
4. Mở van bơm và bơm trong 5-10 phút; (tức là sạc từ 40000 Pa đến 80000 Pa)
5. Đóng van bơm và giữ áp suất trong 30 phút; bật lại đơn vị chân không và bắt đầu chu kỳ từ bước thứ ba.Cho đến khi nhiệt độ đạt đến nhiệt độ được thiết lập trong giai đoạn chuyển tiếp.
2Giai đoạn chuyển tiếp (khoảng 2-3 giờ):
Nếu nhiệt độ của lõi sắt đạt 70 °C, nó bước vào giai đoạn chuyển tiếp
1. bật đơn vị chân không, sơ tán trong 5 phút, và tắt đơn vị chân không trong 30 phút;
2. bật đơn vị chân không, sơ tán trong 5 phút, và tắt đơn vị chân không trong 30 phút;
3. bật đơn vị chân không, sơ tán trong 5 phút, và tắt đơn vị chân không trong 30 phút;
4. bật đơn vị chân không, sơ tán trong 5 phút, và tắt đơn vị chân không trong 30 phút;
3, giai đoạn xương sống (một phần ba của toàn bộ thời gian quy trình)
1. bật vào đơn vị chân không, sơ tán trong 15 phút, và đóng van chính trong 15 phút;
2. Mở van chính một lần nữa, xả trong 10 phút, và lặp lại chu kỳ cho đến khi nhiệt độ lõi đạt 80 °C và độ chân không đạt 500Pa, sau đó tiến đến giai đoạn sấy cuối cùng.
4, Nếu nhiệt độ của lõi sắt trong giai đoạn chính đạt 80 °C và độ chân không đạt 500Pa, nó có thể bước vào giai đoạn sấy khô cuối cùng.Sau khi hút bụi liên tục đến 200Pa, sơ tán trong khoảng 2-3 giờ.
Chú ý: mức độ chân không, nhiệt độ lõi, thời gian sơ tán và đóng của đơn vị chân không, thời gian van chính,và mức độ chân không và thời gian sơ tán liên tục trong giai đoạn sấy khô cuối cùng được xác định gần đúng dựa trên chất lượng sản phẩm, hàm lượng độ ẩm của sản phẩm và khí hậu địa phương.

Sử dụng:

Thiết bị sấy chân không điện áp biến chủ yếu được sử dụng để xử lý sấy chân không của các sản phẩm cách nhiệt điện áp cao khác nhau trong ngành công nghiệp truyền tải và chuyển đổi điện.như bộ biến áp (10kV-220kV), biến áp điện áp cao, vỏ điện áp cao, tụ điện, cáp, động cơ, giấy cách điện, vv
