Tên lò: | Máy phát điện RX | Chức năng khí RX: | Là khí mang trong thiết bị xử lý nhiệt hóa học hoặc là bầu không khí bảo vệ để sưởi ấm lò |
---|---|---|---|
phản ứng khí quyển: | 2Ch4 + O2 = 2CO + 4H2 | Sự phản ứng lại: | Giữa khí đốt tự nhiên và không khí |
Các thành phần: | CO: 19.0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4: <0,5%, CO2: <0,5%điểm sương: 4 ° C -+8 ° | ||
Làm nổi bật: | Máy phát RX xử lý nhiệt trong môi trường khí quyển,Máy phát RX cho xử lý nhiệt,Máy phát RX 30m3 |
Tiết kiệm thời gian và tiền bạc bằng cách tối ưu hóa sản xuất khí quyển của bạn.Chúng tôi hiểu làm thế nào thực hiện quy trình và trạng thái thiết bị ảnh hưởng đến tính chất vật liệu, làm thế nào chất lượng khí quyển ảnh hưởng đến quá trình, và làm thế nào kiểm soát khí quyển và tình trạng thiết bị cùng nhau ảnh hưởng đến khả năng của bạn để đạt được xử lý nhiệt hiệu quả và sản xuất.High-Score cung cấp nhiều giải pháp để giúp thiết bị xử lý nhiệt hoặc dây chuyền sản xuất của bạn chạy nhanh hơn, tốt hơn, và thông minh hơn.
Đặc điểm sản phẩm:
● Hoạt động hai chế độ: Một chế độ chờ, một chế độ hoạt động, hoặc cả hai hoạt động đồng thời.
● Chế độ vận hành không người lái: Giảm chi phí lao động.
● Nhiều chế độ sản xuất khí: Giảm lượng khí thải và lãng phí năng lượng.
● Hệ thống điều khiển theo tỷ lệ điều khiển bằng điện: Giảm nguy cơ thời gian ngừng hoạt động.
● Kiểm tra tiêu thụ năng lượng và ghi lại dữ liệu hoàn chỉnh và khả năng truy xuất.
● Hệ thống khí quyển được cấp bằng sáng chế: Bảo đảm chất lượng khí quyển.
● Thiết kế và kết nối an toàn đa cấp: Đảm bảo an toàn sản xuất.
Máy phát khí nội nhiệt là một bầu không khí được tạo ra bằng cách trộn khí thô ( khí tự nhiên hoặc propan) với một lượng không khí nhất định, dưới tác động của nhiệt độ cao và chất xúc tác,thông qua phản ứng đốt không hoàn chỉnh, thường được gọi là khí RX. Có thể được sử dụng như một khí mang trong thiết bị xử lý nhiệt hóa học hoặc như một bầu không khí bảo vệ cho lò sưởi. Do thành phần ổn định của khí RX,Nó có đặc điểm chi phí vận hành thấp và mức độ tự động hóa cao cho xử lý nhiệt hóa học, đặc biệt là khí quyển cơ bản cho khí quyển kiểm soát khí quyển carburizing và nướng khí quyển bảo vệ; so với khí quyển methanol nitơ hoặc khí quyển methanol tinh khiết,nó có thể cải thiện đáng kể chất lượng của carburizing và hiệu quả bảo vệ vật liệu từ decarburizationGiải quyết nhiều thách thức liên quan đến khí quyển trong quá trình xử lý nhiệt.
Phương trình phản ứng khí quyển RX là như sau:
2CH4+ O2 = 2CO + 4H2
Phản ứng giữa khí tự nhiên và oxy
2CH4 + O2 + 3.84N2 = 2CO + 4H2 + 3.84N2
Phản ứng giữa khí tự nhiên và không khí
Khí RX được tạo ra từ khí khí tự nhiên là một bầu không khí bảo vệ xử lý nhiệt lý lý, với các thành phần sau:
CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%; CH4:<0,5%, CO2:<0,5%, Điểm sương: 4 ° C -+8 ° C
Máy phát khí nội nhiệt bao gồm thân lò và vật liệu cách nhiệt, hệ thống sưởi ấm, một phần cung cấp khí, một phần sản xuất khí, một phần đầu ra khí,một phần đo và kiểm soát khí quyển, và một tủ điều khiển điện. khí RX được tạo ra bởi máy phát điện có một thành phần ổn định, và đốt than thường xuyên được thực hiện.thời gian hoạt động khởi động duy nhất có thể vượt quá một năm, đạt được "sản xuất khí theo yêu cầu" và giảm đáng kể chất thải. chi phí sản xuất khí RX mỗi mét khối thấp hơn nhiều so với cracking methanol hoặc tiêm nhỏ giọt.
Các vật liệu cách nhiệt và thân lò:
Vỏ lò được xây dựng bằng cách hàn các tấm thép với các phần thép tăng cường cục bộ, và vỏ bên ngoài được lắp đặt trên một cơ sở thép cấu trúc.Căn cứ sẽ hỗ trợ toàn bộ bộ máy phát điện, bao gồm tất cả các đường ống và bộ điều khiển.Có lỗ chèn nhiệt đới bên cạnh để kiểm soát nhiệt độ.
Thùng phản ứng được làm bằng thép hợp kim nhiệt độ cao 2535, có tuổi thọ dài.
Cấu trúc treo độc đáo có thể cung cấp hiệu quả xúc tác và giảm sản xuất carbon đen.
Lớp cách nhiệt: Lớp trên, dưới và các mặt của lò được tạo thành từ các khối sợi silicat nhôm gấp lại.
Sự gia tăng nhiệt độ của bức tường bên ngoài của vỏ lò là ≤ nhiệt độ môi trường + 45C.
Hệ thống sưởi ấm:
Bao gồm nhiệt cặp, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất, máy sưởi, v.v.
Một đơn vị sưởi ấm duy nhất được trang bị một nhiệt cặp điều khiển để điều khiển nhiệt độ và một nhiệt cặp giám sát khác để điều khiển báo động quá nóng,mà ngừng sưởi ấm khi nhiệt độ quá cao.
Kiểm soát nhiệt độ được đo bằng nhiệt cặp, tính toán PID được thực hiện bởi bộ điều khiển nhiệt độ và phương pháp SCR được sử dụng để đạt được kiểm soát nhiệt độ.
Sợi điện kháng nhiệt được làm bằng sắt crôm nhôm nhiệt độ cao, có tuổi thọ dài.
Máy sưởi được lắp đặt theo cách treo, với máy sưởi được chèn từ trên để bảo trì dễ dàng, và không cần phải dừng lại trong một thời gian dài để thay thế máy sưởi.
Máy điều khiển nhiệt độ 2 bộ
Nhiệt cặp (S-type thermocouple) 1400 °C 2 bộ
Bộ điều chỉnh công suất 1 bộ
Lưu ý: Ưu điểm của việc sử dụng sưởi ấm điện
Sưởi ấm bằng khí đã từng là phương pháp phổ biến cho các máy phát điện, và phản hồi gần đây nhất tại chỗ cho thấy sưởi ấm bằng điện cải thiện đáng kể chất lượng sản xuất khí của các máy phát điện,chủ yếu được thể hiện trong các khía cạnh sau::
1. Hai vùng sưởi ấm cải thiện đáng kể sự đồng nhất nhiệt độ của các phần trên và dưới của bình phản ứng.
2Hiệu quả của chất xúc tác được cải thiện, giảm đáng kể việc tạo ra các trầm tích carbon, và chất lượng khí Rx cao.
3. Máy sưởi lồng sóc dễ thay thế và dễ bảo trì ở giai đoạn sau.
4Thời gian sử dụng của cơ thể lò và nồi nước phản ứng đã được kéo dài đáng kể.
5. Không bị ảnh hưởng bởi chất lượng khí tự nhiên
Phần cung cấp khí
1. Máy đo lưu lượng từ tính
2. Máy điều chỉnh dòng chảy điện tử
3. máy thổi rễ
4. Chuyển đổi áp suất và máy đo áp suất
5. van điện điều khiển an toàn
6. van chống lửa
7- Thành phần của các thiết bị phân phối và trộn, vv
8Thiết lập kiểm tra điện tử của áp suất hút, công tắc áp suất và áp suất đo, bộ lọc hút, van điện điều khiển an toàn, máy đo lưu lượng khối lượng, van kiểm soát ngọn lửa,Thiết bị phân phối và trộn, vv
Bên thứ nhất chịu trách nhiệm cung cấp, với tổng hàm lượng lưu huỳnh dưới 10 mg / mét khối.
Phần sản xuất khí
Phần sản xuất khí bao gồm một bể phản ứng và một chất xúc tác.với các chất xúc tác khối dựa trên niken được sắp xếp bên trong ống, nằm ở phần giữa và dưới của bể phản ứng, để xúc tác phản ứng nứt của khí hỗn hợp.
Sử dụng các chất xúc tác dựa trên niken được tùy chỉnh đặc biệt, hàm lượng niken oxit cao hơn 12%, cao hơn 10% so với hàm lượng niken oxit được sử dụng trong các máy phát điện thông thường.Hiệu ứng xúc tác và tuổi thọ của chất xúc tác tốt hơn đáng kể so với các chất xúc tác thông thường, và khả năng lắng đọng carbon giảm đáng kể.
Phần đầu ra khí bao gồm bộ làm mát khí, máy đo áp suất công tắc áp suất, nhóm van đầu ra, cảm biến nhiệt độ, hệ thống lửa liên tục, hệ thống điều khiển áp suất, bộ thu carbon, v.v.
Máy làm mát khí bao gồm hai phần: loại thẳng và loại đường ống.Máy lạnh được làm bằng ống thép không gỉ, sạch và không dễ bị tắc nghẽn; Lắp đặt một bộ làm mát thứ cấp trên bộ thu hút để làm mát khí và đảm bảo rằng các thiết bị đường ống, máy đo lưu lượng, vv hoạt động trong nhiệt độ an toàn.Áp lực
Máy đo áp lực chuyển động lực phát hiện áp suất của khí RX. Khi áp suất cao hơn phạm vi được chỉ định, thiết bị giảm áp được đưa vào hoạt động.Khi giảm áp không thể đáp ứng các yêu cầu, thiết bị bảo vệ áp suất được đưa vào hoạt động và nguồn cung cấp khí đầu vào bị ngắt; Khi nó giảm xuống dưới phạm vi được chỉ định,một tín hiệu báo động sẽ được phát ra và một phản ứng chuỗi sẽ xảy ra trong máy phát điện, khiến nó ngừng hoạt động. van đầu ra là một bộ tự động duy trì áp suất và giải phóng van nhóm, đảm bảo sự ổn định và độ tin cậy của sản xuất khí.
Hệ thống điều khiển áp suất bao gồm một máy dò áp suất đầu ra và một thiết bị giảm áp suất. Máy dò áp suất gửi tín hiệu áp suất đến PLC như đầu vào để điều khiển áp suất.,Khi áp suất đường ống vượt quá giá trị an toàn, van giảm áp mở ra và đảm bảo không mất áp suất.
Máy thu carbon là một thiết bị đặc biệt với một van được lắp đặt tại cửa ra để thu carbon và nước từ đường ống.những lợi thế của làm mát nước lưu thông là:
Hiệu suất làm mát cao;
Giảm đáng kể sản xuất bột carbon;
thuộc "thiết bị tĩnh" có tiếng ồn thấp;
So với các thiết bị làm mát bằng không khí, nó có tuổi thọ sử dụng lâu hơn và dễ dàng và nhanh chóng bảo trì;
Môi trường xung quanh xưởng là tốt.

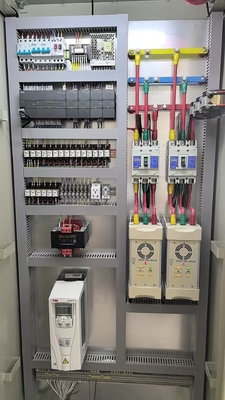

Tủ điều khiển điện
Tủ điều khiển điện của máy phát điện được lắp đặt bên cạnh máy phát điện. Tất cả các bộ điều khiển được sử dụng, chẳng hạn như bộ điều khiển nhiệt độ, bảng điều khiển, voltmeter, ammeter, vv,được lắp đặt trên bảng điều khiển hộp điều khiểnBên trong, có bộ ngắt mạch máy sưởi, bộ ngắt mạch cho mỗi động cơ và điều khiển nguồn cung cấp năng lượng, biến áp điều khiển, tiếp xúc, chuyển tiếp điều khiển, PLC, vv
đặc điểm:
Tâm giác tốt;
Chạy máy phân tích ba thành phần
Giảm đáng kể việc tạo ra các trầm tích carbon
Đánh giá trực tiếp CO2 và kiểm soát các thông số cốt lõi;
Việc đo CO có thể phản ánh chất lượng khí tự nhiên và có ý nghĩa tham chiếu lớn cho thiết bị khí; Việc đo CH4 có thể nắm bắt chính xác mức độ tiêu thụ chất xúc tác,có lợi cho việc duy trì hàng năm;
Bằng cách sử dụng một máy phân tích ba khí kết hợp với điều khiển điểm sương, thành phần khí ổn định và đáng tin cậy và khí quyển RX dao động ít hơn.
Theo dõi từ xa, thuận tiện và nhanh chóng, đạt được quản lý tại chỗ, dịch vụ từ xa, và các lợi thế khác!
Đặc điểm của máy phát điện:
1. Đáp ứng yêu cầu cung cấp khí không gián đoạn 24 giờ;
2Các phụ kiện chính đều được lựa chọn từ các phụ kiện thương hiệu
3- Xây dựng một mạng LAN tại chỗ cho thiết bị và cung cấp trao đổi dữ liệu
4Kinh nghiệm trong sản xuất, đưa vào hoạt động, xây dựng và đường ống trên trang web của các máy phát điện mới để đảm bảo sử dụng an toàn trên trang web;
5Một thanh sưởi được thiết kế đặc biệt phục vụ như một yếu tố sưởi, làm cho bảo trì và thay thế thuận tiện và nhanh chóng;
6Nhiệt độ được đo bằng các dụng cụ chính xác cao, đảm bảo kiểm soát ổn định và đáng tin cậy;
Lượng sản xuất khí sử dụng một đơn vị điều khiển đơn vị truyền áp suất, thực hiện áp suất liên tục và sản xuất khí theo yêu cầu,và có thể tự động thích nghi với sự can thiệp của các hoạt động hàng ngày như điều chỉnh khí quyển bên ngoài, chuyển đổi, thổi, vv trong sản xuất khí;
Máy phân tích khí trực tuyến có thể đo CO%, CO2% và CH4% trong khí trong thời gian thực; Sử dụng một máy phân tích khí ba để phân tích trực tuyến, đo lường và kiểm soát hàm lượng CO2,và kiểm soát trực tuyến của quá trình phản ứng; Hệ thống có khả năng chuyển đổi sử dụng khí giữa một hoặc nhiều đơn vị khí.
Sử dụng hệ thống điều khiển tự động PLC Yonghong của Đài Loan:
Sử dụng màn hình cảm ứng độ nét cao Kunlun Tongtai để ghi lại và hiển thị dữ liệu hoạt động;
Thiết bị điện điện điện áp thấp áp dụng các sản phẩm Schneider, với các đầu dây điện Weidmuller và nhiều thiết bị an toàn và báo động, đảm bảo an toàn và độ tin cậy của hệ thống;
Khi các thông số nội bộ bị vượt quá, hệ thống thông báo cho người vận hành để thiết lập lại thông qua báo động âm thanh và ánh sáng; Nhiều cài đặt để kiểm soát hoạt động của người dùng và các quyền tương ứng;
Sử dụng các chất xúc tác được tùy chỉnh đặc biệt, hàm lượng oxit niken vượt quá 12% (thường là 10%), dẫn đến tuổi thọ dài và các thành phần sản xuất khí ổn định hơn;
Sử dụng một hệ thống van chống cháy được thiết kế đặc biệt để bảo vệ hiệu quả các đường ống và thiết bị;
Thiết kế mô-đun, khả năng hoán đổi mạnh mẽ và bảo trì dễ dàng;
Một cú nhấp chuột hoạt động, dễ dàng hoạt động tại chỗ.
