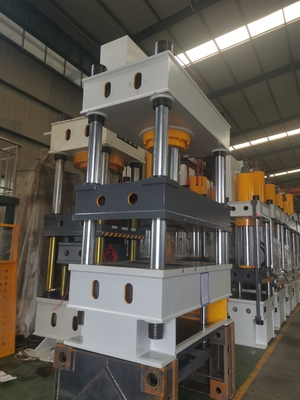

250 tấn máy nén thủy lực để làm cho bọc bể biến áp

250 tấn máy nén thủy lực để làm cho bọc bể biến áp
250 tấn máy nén thủy lực để làm cho bọc bể biến áp 250 tấn máy nén thủy lực để làm cho bọc bể biến áp 250 tấn máy nén thủy lực để làm cho bọc bể biến áp 250 tấn máy nén thủy lực để làm cho bọc bể biến áp

Hình ảnh lớn :  250 tấn máy nén thủy lực để làm cho bọc bể biến áp

Thông tin chi tiết sản phẩm:
Nguồn gốc: Công ty TNHH Máy móc Trung Quốc-Vô Tích Jinqiu
Hàng hiệu: Jinqiu
Chứng nhận: CE and CQC
Số mô hình: YD27-250 tấn
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD or RMB
chi tiết đóng gói: khung thép kim loại
Thời gian giao hàng: 55-60 ngày
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 150 chiếc mỗi tháng
Chi tiết sản phẩm

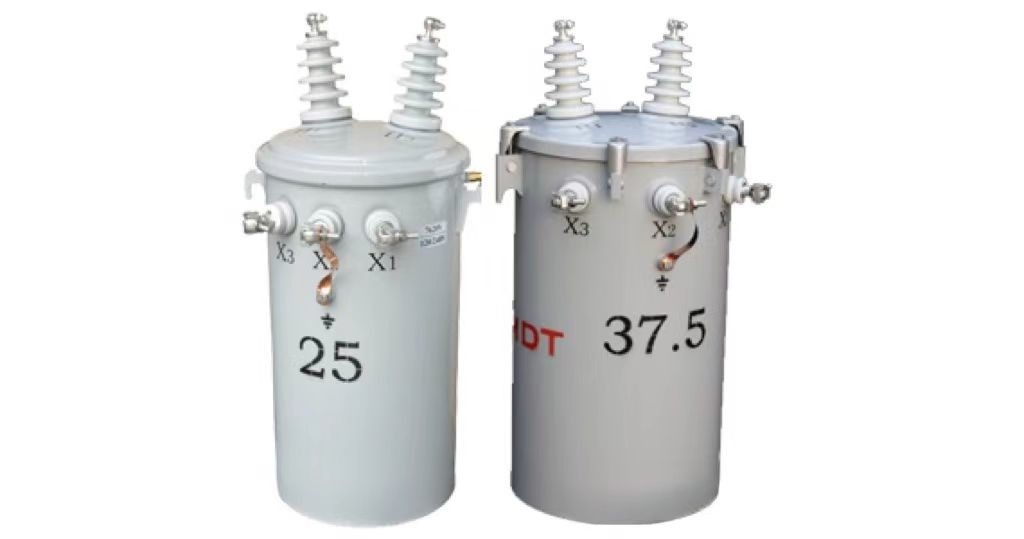

Chức năng: tạo ra bộ biến áp một pha Xi lanh chính: 250 tấn
đệm thủy lực: với đệm thủy lực 315 tấn Kích thước bảng: 1500x1500
Làm nổi bật:

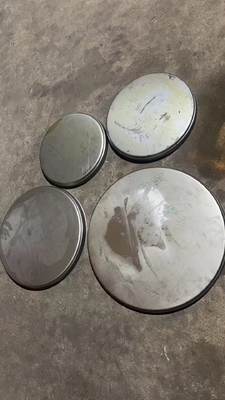

máy ép thủy lực nắp bể biến áp

,

Máy ép thủy lực 250 tấn

,

máy ép thủy lực cho nắp bể biến áp



Mô tả đề xuất kỹ thuật

1Môi trường làm việc của máy

● Nhiệt độ: 0 °C -50 °C.

● Độ ẩm: độ ẩm tương đối dưới 35% -65%.

● Năng lượng: 380V 50Hz.

●Nơi lắp đặt: ít bụi hơn

● Độ cao: dưới 1000m

2,Các thông số kỹ thuật chính của máy

Không. Tên UNit YD27-250T
1 Sức mạnh danh nghĩa CN 2500
2 Áp suất hoạt động tối đa của chất lỏng MPa 25
3 Chiều cao mở mm 900
4 Động cơ trượt mm 600
5 Khu vực thực tế của bàn làm việc mm 1500*1000
6 Cột bên trái và bên phải bên trong * cạnh phía trước và phía sau CN 800
7 Sức mạnh danh nghĩa của bộ đệm thủy lực mm 200

nhận xét:

  • Có một bộ bảo vệ rèm ánh sáng trước bàn làm việc thiết bị

2 Thiết bị có thể có một phạm vi cố định, áp suất không đổi, áp suất điều chỉnh và tốc độ không điều chỉnh





3,Bán các bộ phận hỗ trợ chính:



Máy bơm dầu áp suất cao Shaoyang Victor (http://www.shaoyecn.com)
Hệ thống thủy lực Taifeng (http://www.taifenghydraulic.com)
Thủy lực xi lanh Nhà máy
Động cơ Huanqiu (www.js-hqdj.com)
một thiết bị điện Schneider
Van điền Công nghệ thủy lực Huadong (http://www.hyzcn.com)
Nhẫn niêm phong xi lanh Viện nghiên cứu Quảng Châu (vật liệu nhập khẩu)




4,Hiệu suất và đặc điểm:

Máy này có một cơ chế điện độc lập và hệ thống điện, và áp dụng điều khiển nút tập trung.Hệ thống thủy lực sử dụng van cắm tích hợp, với cấu trúc nhỏ gọn, hoạt động nhạy cảm và đáng tin cậy. tốc độ nhanh, tiêu thụ năng lượng thấp và tiếng ồn thấp.Áp suất làm việc và phạm vi di chuyển của loạt sản phẩm này có thể được điều chỉnh theo nhu cầu làm việc.

5,Tổng quan về cấu trúc:

Máy này bao gồm hai bộ phận chính: động cơ chính và cơ chế điều khiển, được kết nối thông qua đường ống dẫn dầu và các thiết bị điện để tạo thành một tổng thể.,Thiết bị xi lanh chính, v.v. Cơ chế điều khiển bao gồm trạm bơm thủy lực, hộp điện, bảng điều khiển di động, v.v.Cấu trúc và chức năng của mỗi bộ phận được mô tả như sau::

1) Cơ thể máy

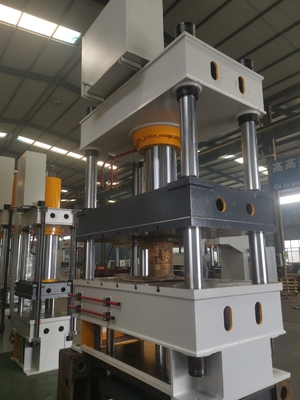

Cơ thể của máy này áp dụng một cấu trúc ba chùm và bốn cột: nó bao gồm các đường chéo trên, trượt, bàn làm việc, xi lanh chính, pad thủy lực, cột, hệ thống điều khiển,và các thành phần hệ thống điện.

2) Máy xăng

Khối xi lanh chính được cố định vào bàn, và đầu dưới của thanh pít-tôn được kết nối với một sườn, bu lông và trượt.Đầu piston được chia thành hai buồng dầu với vòng niêm phong loại YX theo hướng đối diện. Vòng tròn bên ngoài của tay cầm hướng dẫn được trang bị một vòng O, được khóa bằng sườn và bu lông để đảm bảo niêm phong cửa xi lanh.Lắp đặt một vòng bụi trên chuông xi lanh để đảm bảo ngăn ngừa bụi của thanh piston.

3) Thiết bị giới hạn phạm vi

Thiết bị giới hạn được lắp đặt ở phía bên phải của máy và chủ yếu được sử dụng để điều khiển khoảng cách đập của thanh trượt.

4) Trạm thủy lực

Máy bơm thủy lực bao gồm một bể dầu, một máy bơm piston trục, một động cơ điện, một van cắm hai chiều, bộ lọc dầu tự niêm phong áp suất cao và bộ lọc không khí,được lắp đặt ở phía bên phải của máy.

Bể nhiên liệu được làm bằng các thành phần hàn bằng tấm thép Q235, và một máy đo áp suất được lắp đặt ở đầu trước để quan sát áp suất.Lắp đặt một đồng hồ đo nồng độ trong bể dầu để quan sát mức dầuMột bộ lọc dầu tự niêm phong áp suất cao được lắp đặt tại cổng hút của máy bơm dầu để đảm bảo sự sạch sẽ của máy bơm và hệ thống thủy lực.Một bộ lọc không khí được lắp đặt trên bảng điều khiển của bể nhiên liệu, và nắp trên có thể được mở để tiếp nhiên liệu.

5) Máy bơm piston trục

Hệ thống thủy lực này áp dụng máy bơm pít-tông trục YCY14-1B. Các hướng dẫn có thể được tìm thấy trong hướng dẫn sử dụng của máy bơm pít-tông trục, và không có tổng quan ở đây.

6) Valve hộp đạn hai chiều

Cấu trúc của nó chủ yếu bao gồm các bộ phận cắm, tấm nắp điều khiển, van điều khiển phi công và các khối van tích hợp,

a. Các thành phần cắm bao gồm một ổ cắm van, một con dấu, một thân van, vv. Nó có thể là một van nón hoặc một cấu trúc van cuộn.vv. của dòng dầu trong mạch dầu.

b. Bảng bìa điều khiển bao gồm các thành phần điều khiển micro pilot khác nhau và các thành phần thủy lực khác được nhúng trong tấm bìa. Chức năng chính là cố định các thành phần cắm.Sự kết hợp của các thành phần điều khiển micro pilot nhúng khác nhau và van điều khiển pilot có thể kiểm soát tình trạng hoạt động của van cắmBảng nắp điều khiển được chia thành tấm nắp điều khiển theo hướng, tấm nắp điều khiển áp suất và tấm nắp điều khiển dòng chảy.

van điều khiển phi công được lắp đặt trên tấm nắp điều khiển để điều khiển hoạt động của van hướng điện từ cắm, và các thành phần của nó là van hướng điện từ.

d. Khối van tích hợp được sử dụng để lắp đặt cắm, nắp điều khiển và van điều khiển khác và để liên lạc với mạch dầu chính và điều khiển.

6,Tổng quan về hệ thống thủy lực

Hệ thống thủy lực bao gồm các thiết bị chuyển đổi năng lượng (bơm dầu và xi lanh), cũng như các thiết bị truyền năng lượng (nồi chứa dầu, đường ống dẫn dầu), v.v. Với sự giúp đỡ của hệ thống điều khiển điện,lái trượt để hoàn thành các chu kỳ hành động khác nhau.

7,Hệ thống điều khiển điện

1Máy được trang bị hộp điều khiển điện độc lập, có thể di chuyển cả hai bên của thiết bị một cách tự do, và các nút tập trung điều khiển hoạt động của toàn bộ máy.

8,Hệ điều hành

1) Nó có hai chế độ hoạt động: inching và bán tự động, và hai hoạt động quy trình: động mạch cố định và áp suất không đổi.

2) Động cơ trượt được điều chỉnh bằng thiết bị điều khiển công tắc không tiếp xúc.

3) Áp suất xi lanh chính được điều chỉnh bởi van điều chỉnh áp suất.

4) Thời gian giữ áp suất có thể được tự do thiết lập
