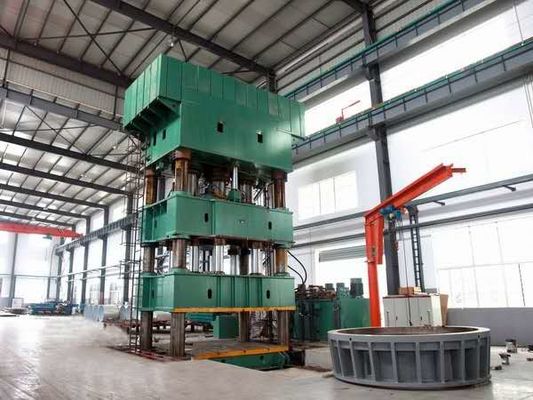

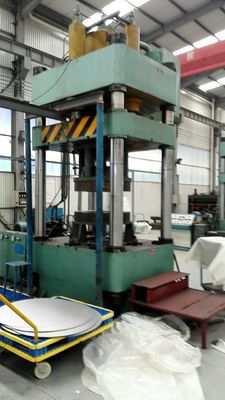

Máy ép điện thủy lực dọc

Chiếc đĩa cuối Máy ép thủy lực 1000 tấn cho tối đa 1000 mm tròn và cuối đĩa elip

Sử dụng chính và điều kiện làm việc của máy:

1 Có thể nhận ra áp suất liên tục, liên tục đột quỵ- hai quá trình hình thành, với áp suất giữ thời gian chậm chức năng thiết lập, thời gian chậm điều chỉnh.Áp suất làm việc và nhịp có thể được điều chỉnh theo các yêu cầu của quy định, và hoạt động là đơn giản và thuận tiện.

2 Các lĩnh vực ứng dụng: áp dụng cho tất cả các quy trình vẽ, uốn cong, hình thành và các quy trình khác. ô tô lớn, vỏ xe nông nghiệp và các bộ phận khác. rèn, cuối đĩa, bồn rửa thép không gỉ, bồn tắm vv.Tàu, hàng không, không gian và các lĩnh vực khác.

3 phụ kiện hoặc tính năng tùy chọn: thiết bị đệm đấm, thanh trượt nén cạnh, thiết bị bảo vệ quang điện, với đường ray hướng dẫn nổi để thay đổi công cụ và nền tảng làm việc di động,cơ chế kẹp nhanh công cụ, động cơ, áp lực, thiết bị tốc độ.

4 máy với hệ thống thủy lực độc lập kiểm soát tủ, hệ thống điện. có thể nhận ra sự điều chỉnh, các loại bán tự động hai cách làm việc,trong phương pháp hoạt động bán tự động có chức năng duy trì áp suất và chức năng quay trở lại tự động.

5 Điều kiện làm việc của thiết bị:

5.1 nhiệt độ khu vực làm việc thiết bị: -10 ~ 60 C (+)

5.2 điện áp nguồn: 380V hệ thống ba pha bốn dây, phạm vi biến động điện áp: 380V + 10%, 50HZ.

5.3 hệ thống thủy lực sử dụng môi trường: N46 # - YB dầu thủy lực chống mòn.

Cấu trúc chính của máy:

1 toàn bộ máy là cấu trúc ba chùm.

2 cơ thể máy là cho 45 thép cấu trúc hàn.

3 xi lanh chính là cấu trúc xi lanh piston.

4 hệ thống thủy lực được đặt ở phía trên của cơ thể máy chính hoặc ở phía bên phải của mặt đất.

Các thông số chính:

Cấu trúc và hiệu suất chính:

Bốn cột máy ép thủy lực chủ yếu bao gồm các bộ phận cơ khí, truyền thủy lực và điều khiển điện của ba bộ phận.

1 Phần cơ khí:

1.1Cơ thể máy chính, xi lanh chính, trạm bơm, tủ điều khiển và các thành phần khác.

1.2 Cơ thể chính của máy là 45 # thép hàn cấu trúc. Thông qua lò sưởi nhiệt độ cao để loại bỏ căng thẳng, để giữ độ chính xác tốt, biến dạng nhỏ.Ram được kết nối với piston của xi lanh chính bằng một vảy, và piston được cung cấp với một hướng dẫn và khả năng chống lệch hướng. có thể đảm bảo độ chính xác và hiệu quả sử dụng. và bàn làm việc pad có khe T,bạn có thể sử dụng các vít hình T để cài đặt đồ đạc và công cụ, T kích thước khe cắm và khoảng cách theo yêu cầu của người dùng.

1.3 xi lanh chính: xi lanh chính là một cấu trúc xi lanh piston duy nhất. Xi lanh dầu được cố định trên lỗ của chùm chéo trên và được cố định thông qua nốt xi lanh,đáy piston được kết nối với ram bởi miếng lót. xử lý làm cứng bề mặt thanh pít.

1.4 áp suất của xi lanh chính bằng cách sử dụng cảm biến áp suất phát hiện và thiết lập, xi lanh chính có chức năng giữ áp suất, trong đó thời gian có thể tự động lấp đầy áp suất,áp suất giảm áp suất giới hạn có thể được thiết lập theo yêu cầu của người dùng- Khám phá máy đo áp suất và điều chỉnh van điều chỉnh áp suất từ xa.

1.5 vị trí đâm của ram được phát hiện và điều khiển bởi cảm biến dịch chuyển tuyến tính; vị trí đâm của bộ đệm thủy lực được điều khiển bằng công tắc gần;và bảo trì là thuận tiện.

1.6 xi lanh dầu chủ yếu được niêm phong bằng vòng niêm phong chất lượng cao (với bốn niêm phong dầu tích hợp, ba thắt lưng hướng dẫn đồng), để tránh rò rỉ xi lanh dầu và có khả năng chống mòn tốt,để kéo dài tuổi thọ.

1.7 Màu sắc xuất hiện máy màu được cung cấp bởi người sử dụng sản xuất.

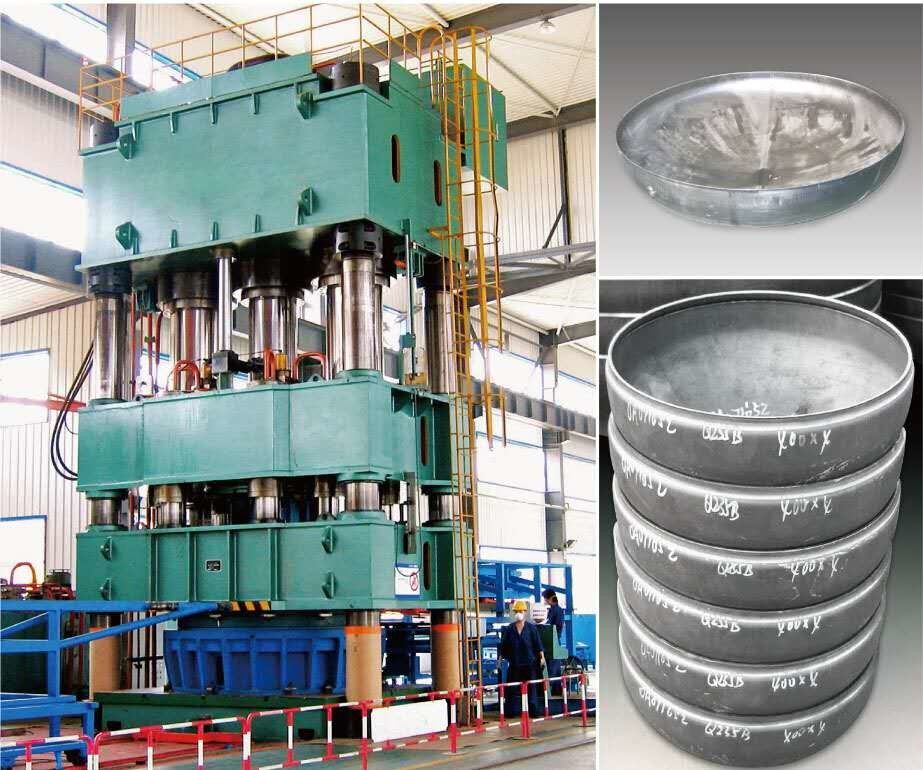

Hình cuối đĩa:

Ảnh cuối đĩa
