Máy cong ống thép phần

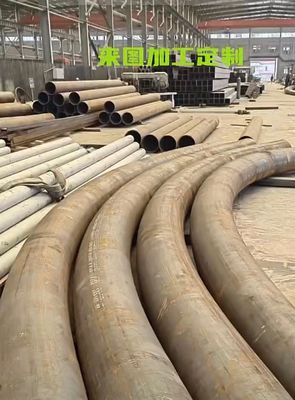

Máy uốn cong cung uốn cong các hồ sơ khác nhau vào bán kính cung khác nhau

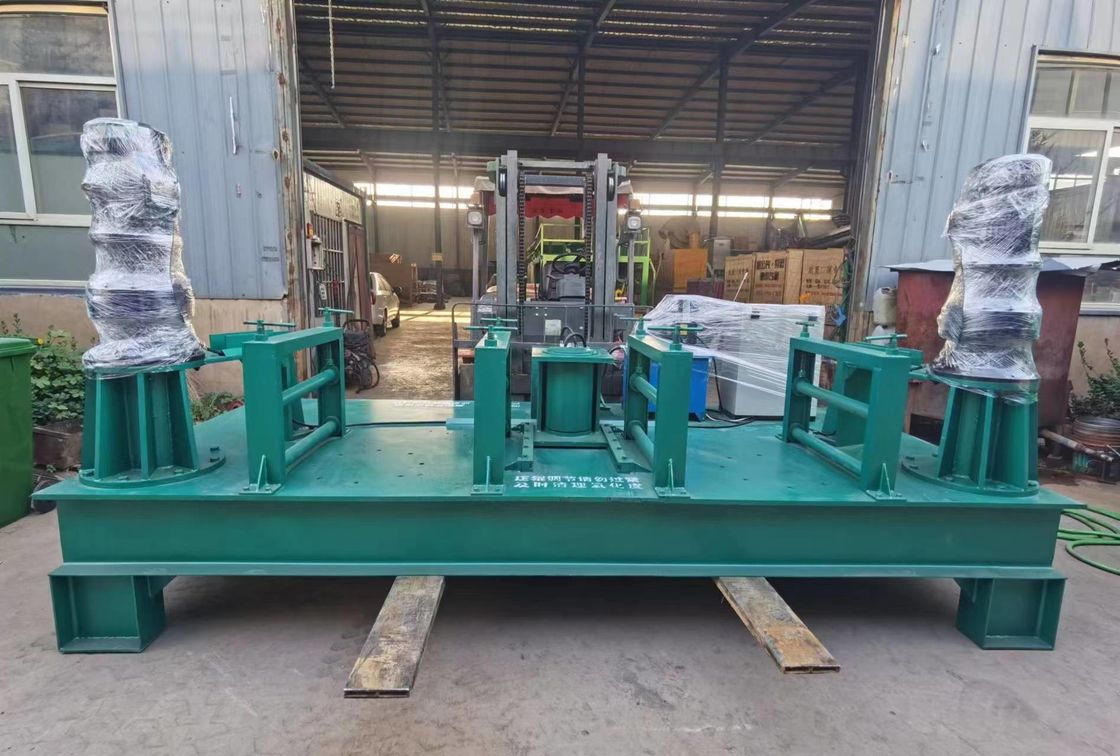

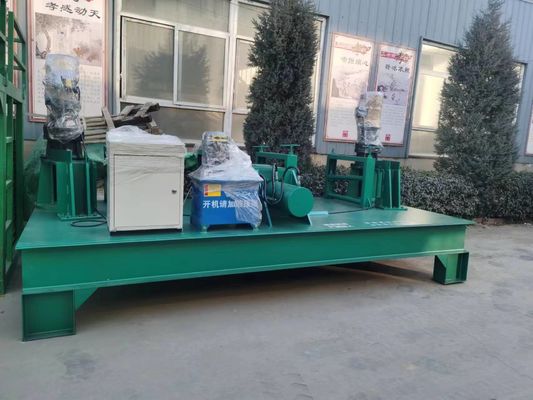

一,Giới thiệu ngắn gọn về máy cong lạnh đa chức năng GM-300

Máy uốn cong lạnh là một loại thiết bị xử lý cơ khí thủy lực uốn cong thép phần thành các bán kính radian khác nhau.Máy uốn cong lạnh dòng GM-300 được sản xuất bởi công ty chúng tôi chủ yếu được sử dụng để uốn cong thép như vòm thépThông qua cải tiến liên tục, máy uốn cong lạnh có những lợi thế của hoạt động đơn giản, hiệu quả xử lý cao và kiểm soát nhạy cảm. Nó được sử dụng rộng rãi trong xây dựng đường hầm,Xây dựng đường khai thác mỏ, và chế tạo và xây dựng các vòm và mô hình khác nhau cho xây dựng mô hình cấu trúc thép cảnh quan.

1Các thông số kỹ thuật chính

Khả năng uốn cong: ống tròn, chùm I, chùm H, thép kênh, ống vuông và thép khác

(1) Kích thước tổng thể: chiều dài * chiều rộng * chiều cao = 4000 * 1800 * 1800mm

(2) Tốc độ đẩy xi lanh: 2-5mm/s

(3) bán kính uốn cong tối thiểu của mảnh: 2500mm (tùy thuộc vào đặc điểm kỹ thuật thép)

(4) Áp suất hoạt động định lượng của hệ thống thủy lực: 15MPa (tối đa 60mpa)

(5) Tốc độ bánh lái: 3,8 rpm

(6) Tốc độ tuyến tính của bánh xe lái: 3,8m/min

(7) Vòng trục xi lanh: ≥ 200mm

(8) Tổng công suất: 19KW Điện áp: 380V

(1) Động cơ bánh lái: 2 * 7.5KW

(2) Máy bơm dầu: 4KW (áp suất cao)

(9) Trọng lượng hoạt động: 3500kg

(10) Sơ đồ đường cong của đường đạp bánh xe trên và bán kính uốn cong của mảnh làm việc của máy uốn lạnh:

Khoảng bán kính của bánh xe lái.rDi chuyển bánh trênS

Khoảng cách giữa bánh xe láiAPhân tích vòng tròn bên ngoài uốn congR

Chức năng đường cong của đường đạp bánh trên S và bán kính uốn cong của mảnh làm việc R:

S=R+r-√[(R+r) 2- (A/2) 2]

Ví dụ: R=1500 r=82.5 A=1790

S=1500+82.5-√[(1500+82.5) 2- (1790/2) 2]=277.4

Đường cong ABC trong hình là đường cong chức năng giữa đường xoay bánh xe trên cùng và bán kính uốn cong của mảnh làm việc.và các đoạn BC ngắn là khuynh hướng bán kính nhỏHiệu ứng hình thành không tốt và không nên được chọn.

二, Việc giới thiệu hệ thống

1Hệ thống cơ khí

Hệ thống cơ học sử dụng một máy giảm bánh pin cycloid để trực tiếp thúc đẩy cuộn quay với tốc độ 3,7 r / min. Để thực hiện đồng bộ hóa hai cuộn,hai động cơ được khởi động cùng một lúc để nhận ra việc đồng bộ hóaĐể đáp ứng các điều kiện làm việc, chuyển tiếp về phía trước và ngược có thể được thực hiện.

2Hệ thống thủy lực

Hệ thống sử dụng van đảo ngược bằng tay để đảo ngược máy bơm dầu và thực hiện chuyển động về phía trước và ngược của xi lanh dầu.Các van đẩy một chiều được sử dụng để điều chỉnh tốc độ chuyển động của xi lanh dầu, và van điều khiển thủy lực hai chiều một chiều được sử dụng để khóa xi lanh dầu.ngăn chặn hiệu quả hệ thống nóng lên.

3Hệ thống điện

Hệ thống điện chủ yếu điều khiển động cơ bơm dầu và động cơ cuộn di chuyển.Khi bộ lọc dầu trở lại bị tắc và các yếu tố bộ lọc cần phải được thay thế, đèn chỉ số của bộ lọc tắc nghẽn đang bật và yếu tố bộ lọc cần phải được thay thế.Một công tắc không khí (máy tắt chính) được đặt trong mạch dầu chính để bảo vệ hiệu quả toàn bộ hệ thống.
